Mit Hilfe eines original Landeklappenschalters und der Zeichnung aus der Konstruktionsgruppe 7, Triebwerksanlage konnte der Nachbau starten.
Landeklappenschalter

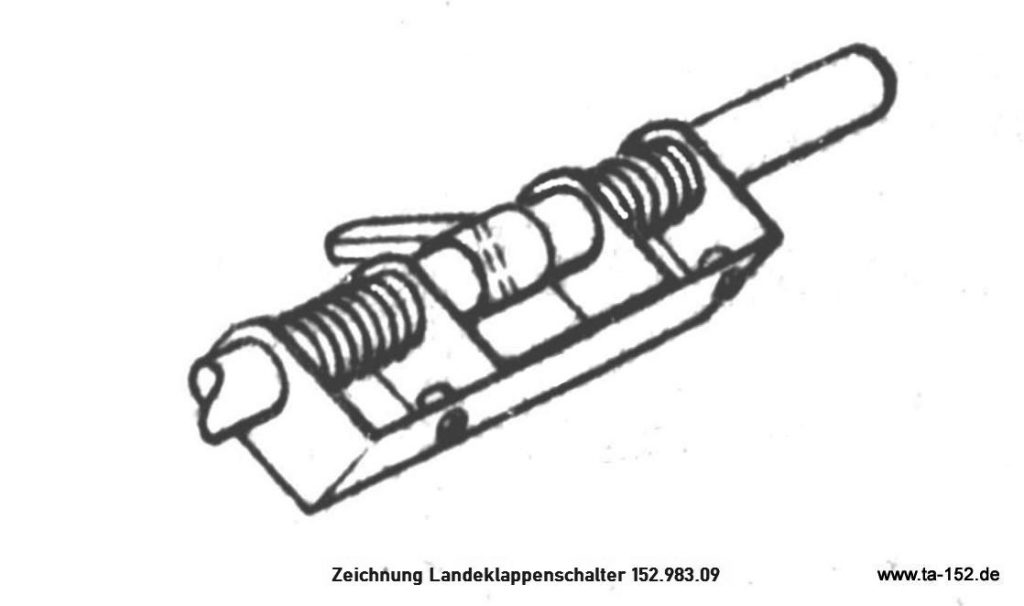

Zeichnung
Der Landeklappenschalter 152.983-09 besteht aus:
- U – Blech (Stahl) 152-983- o9 o2
- U – Blech (Stahl) 152-983- o9 o1
- Bedienstange (15er Alurohr) 152.983- o4 o3
- Druckfeder (2x) 152.983- o9 o3
- Scheibe (2x) LnN 145 33. 1
- Rohr (2xStahl) 152.983- o9 o7
- Linsenkopfschraube DIN 85 anstatt Spannstift 4×24 HgN 152 o6
- Annietmutter (2x) M 6 LgN 141 8o
- Handgriff 152.983- o9 H o1

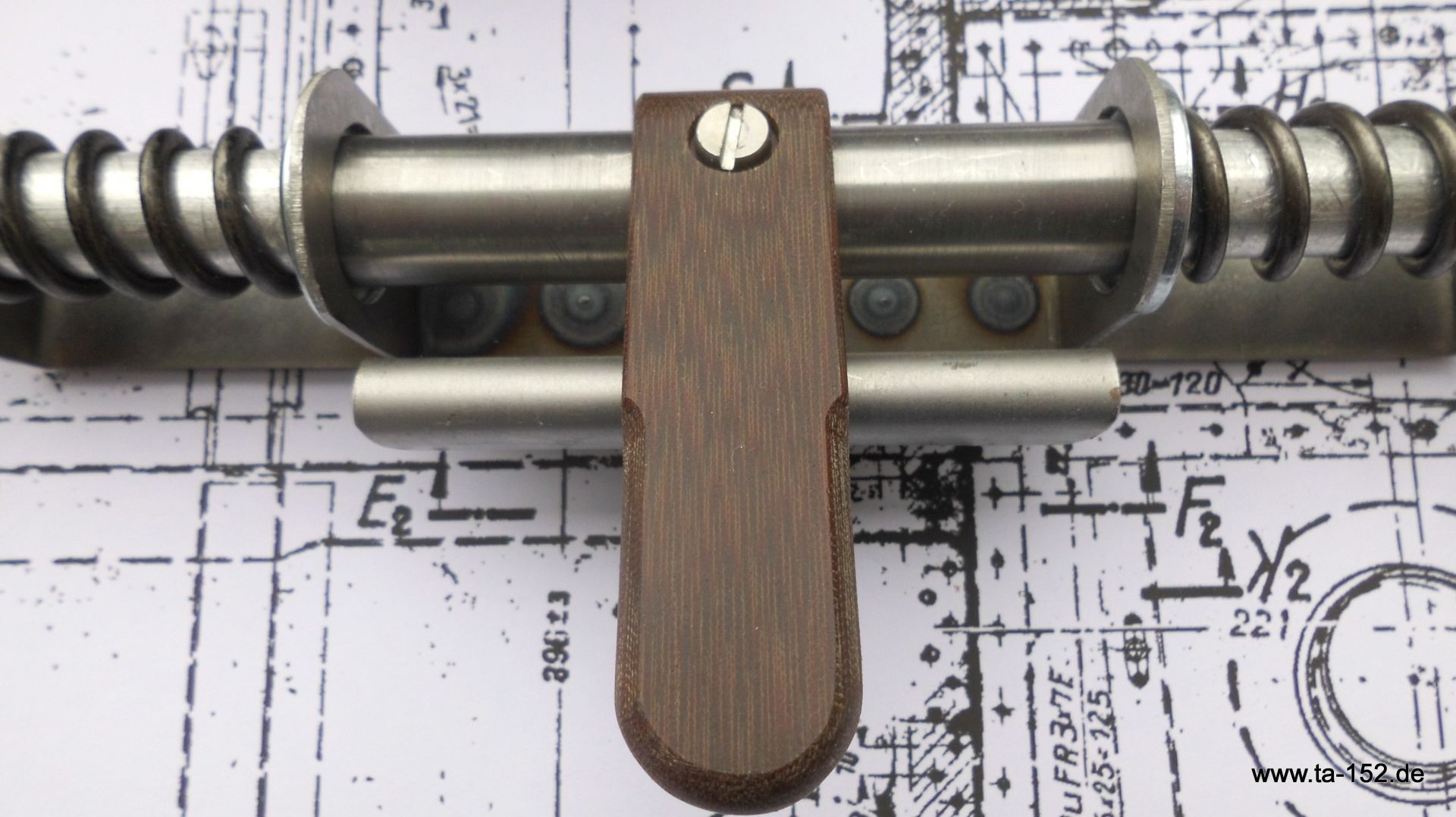

Detailaufnahme vom Pertinax Handgriff 152.983- o9 H o1

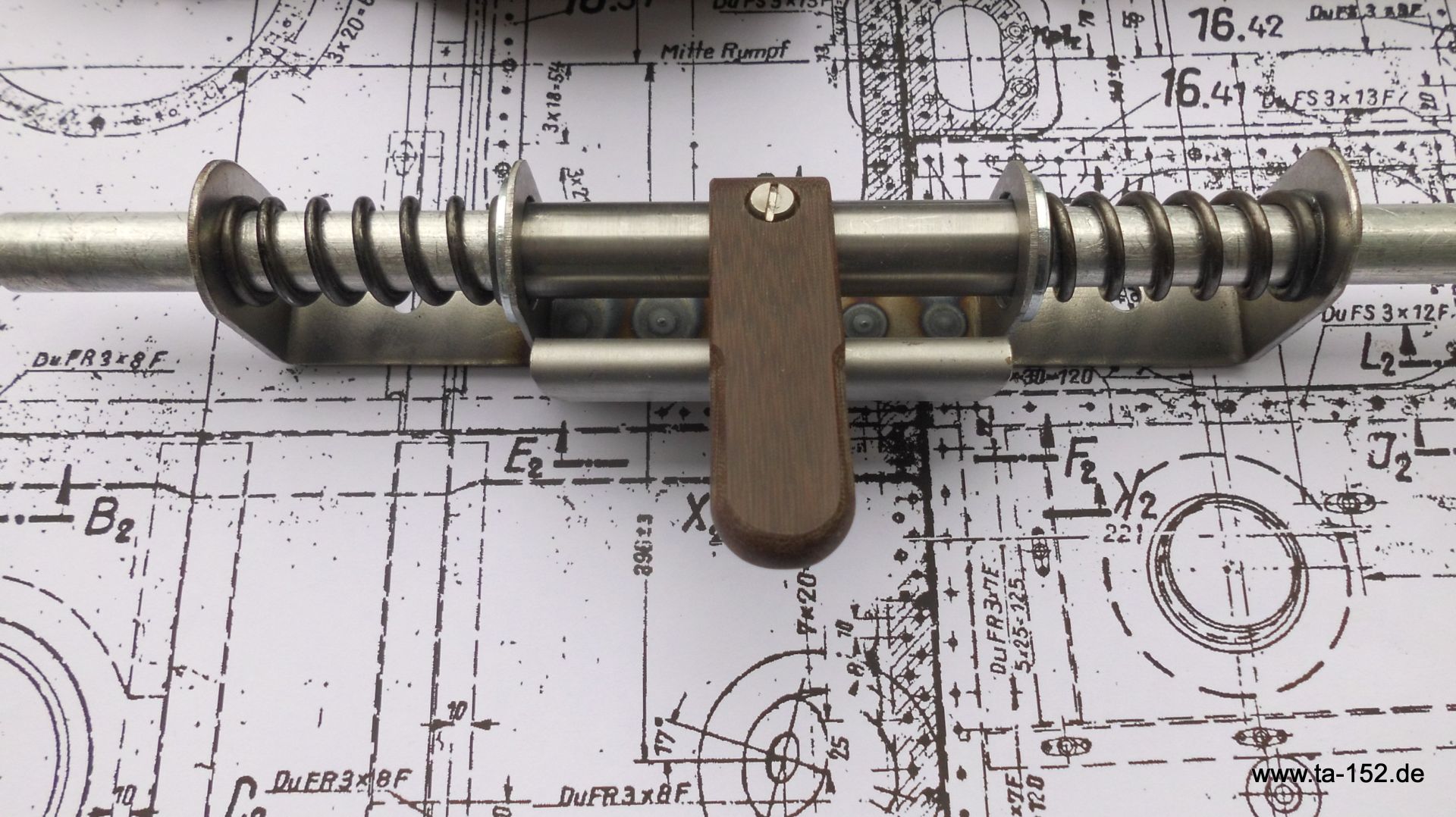

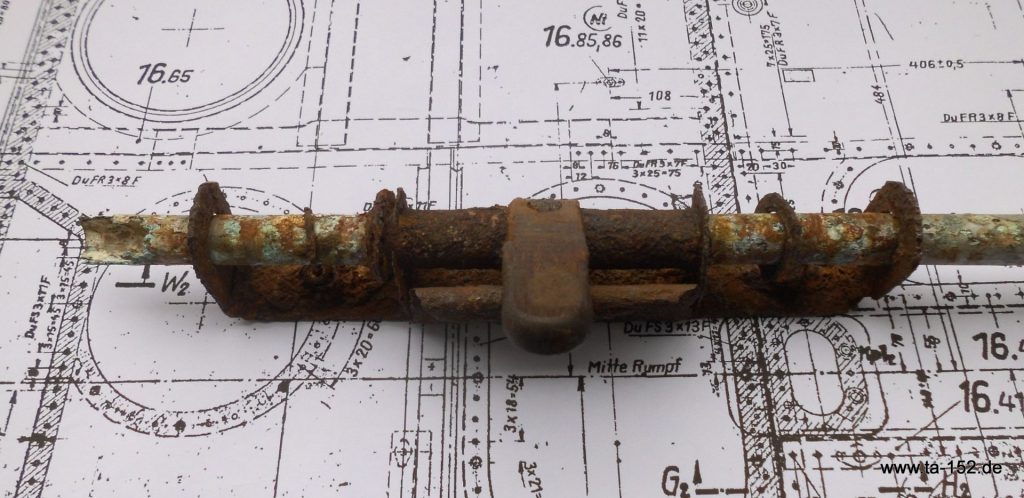

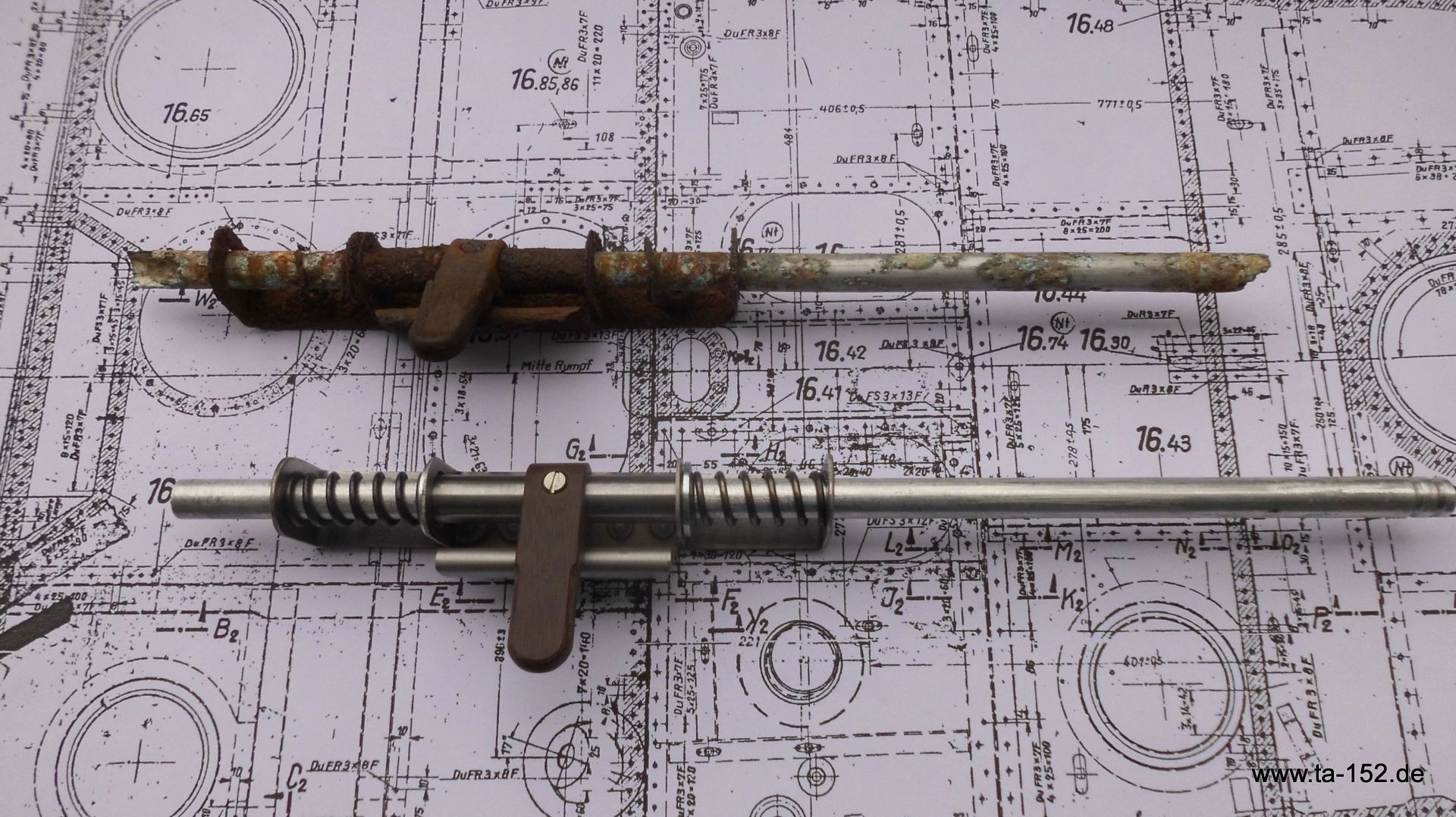

Bild vom original und dem Nachbau
Beide U-Bleche waren beim original punktgeschweißt. Die Bedienstange hatte im original zustand eine Länge von 465 mm, das wird beim späteren Einbau natürlich berücksichtigt. Der Abstand im vorderen bereich war bei original Landeklappenschalter sowie bei der H-0 in NASM gleich. Auch das wurde beim Nachbau berücksichtigt.
Einen ganzen großen Dank an Dirk.
