Unbekannte Teile zur Identifizierung.

Dichtungen im Behälterraum 152.100-39

Unter dem Führerraum der Ta 152 befinden sich der Kraftstoff-Hauptbehälter sowie der Kraftstoff-Nebenbehälter. Letzterer sitzt vor dem Hauptbehälter und hat kurz vor dem Stirnblech die folgenden Geräte angebracht:

  • Links: Elektrischer Vorratsanzeiger und Reststandswarnung
  • Mitte: Kraftstoffbehälterpumpe
  • Rechts: Nebenkraftstoffbehälterkopf

Auf den Fotos der Ta 152 H-0 im NSAM sind diese Komponenten zu erkennen. Der linke Vorratsanzeiger sowie der Nebenkraftstoffbehälterkopf auf der rechten Seite liegen frei, während die mittige Pumpe mit einem druckdichten Deckel versehen ist. Der Vorratsanzeiger sitzt auf einer Focke-Wulf typischen(?) Bakleitmanschette 8-190.731 – 00 und ist von einer weiteren Manschette bzw. Dichtung(?) aus Gummi umgeben.

Im Vergleich mit der Fw 190 D-9 zeigt sich, dass die Dichtungen dort anscheinend höher sitzen.Ungeklärt ist im Moment, warum das der Fall ist und ob es sich bei den Manschetten wirklich um Dichtungen handelt.

Wir freuen uns über jegliche Informationen dazu.

Die linke Manschette am Füllstandsgeber:

Manschette_Links

Und die rechte Manschette am Behälterkopf:

Manschette_Rechts

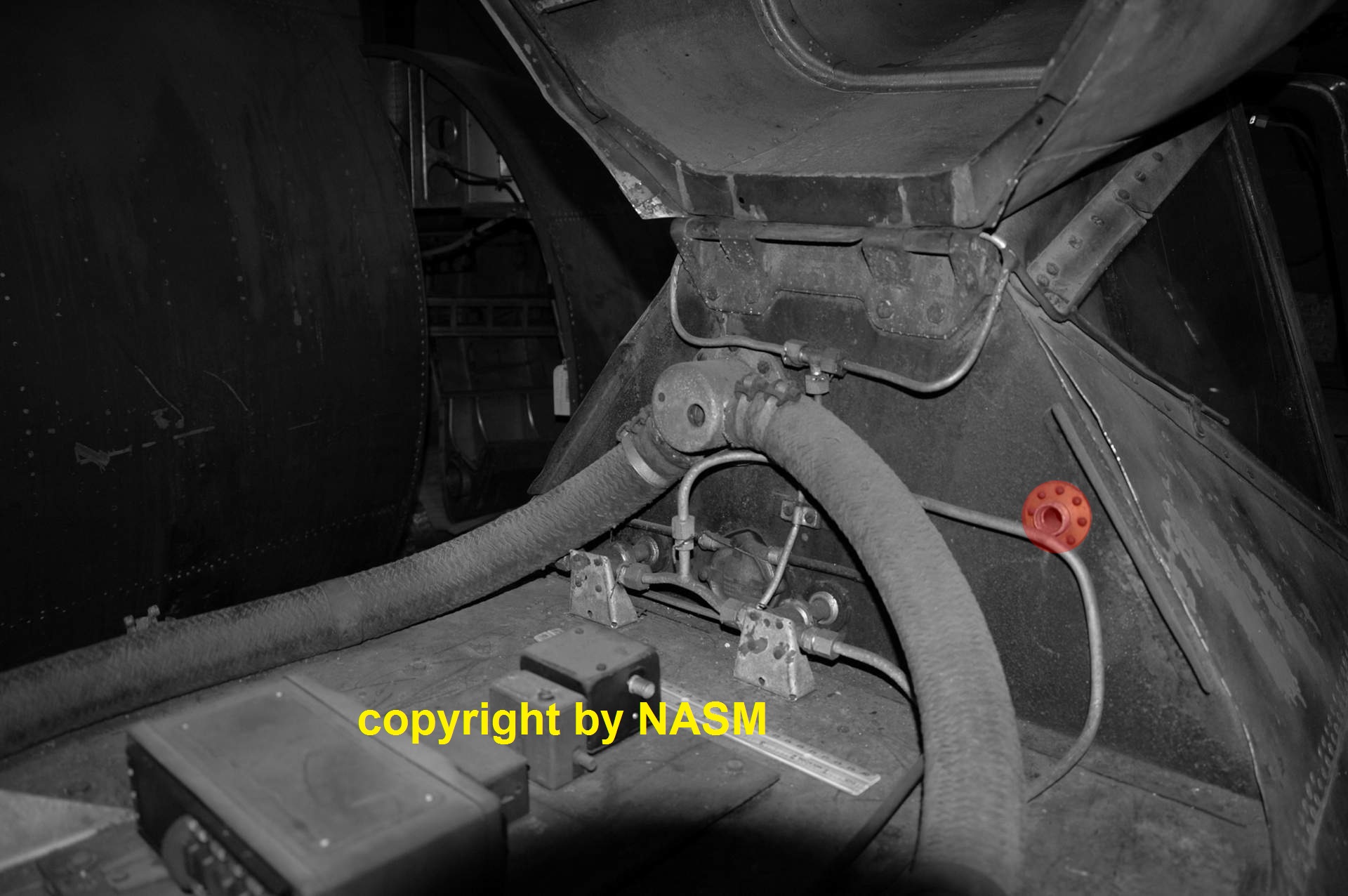

Flanschdoppelstutzen 13 DIN 7616

Die Focke-Wulf Ta 152 hatte eine Druckdichte Führerkammer, an der Rückseite des Stirnbleches ist ein Flanschdoppelstutzen 13 DIN 7616, wofür bzw. wozu war dieser 13 DIN 7616 Anschluss?

OxygenSupplyeingefärbt  eingefärbt

                                              Mit freundlicher Genehmigung NASM

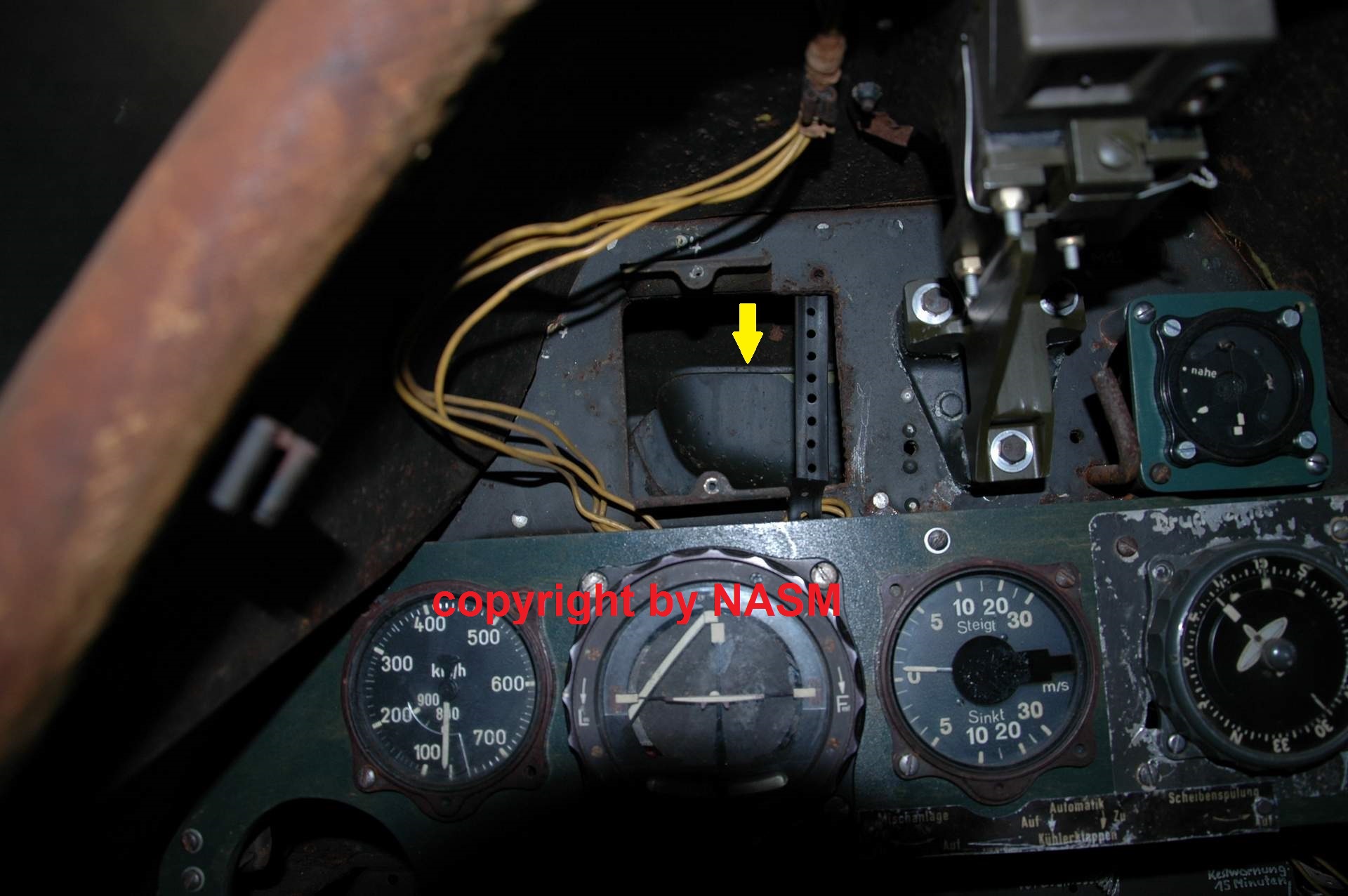

Druckdichter Deckel in der NSAM Ta 152

Auf der Stirnblech Innenseite ist dieser wahrscheinlich druckdichte Deckel erkennbar. Gesucht werden noch weitere hilfreiche Bilder, Zeichnung oder ein orignialer Deckel.

                               Mit freundlicher Genehmigung NASM Washington DC, USA

Instrument08- -----

Weiterlesen

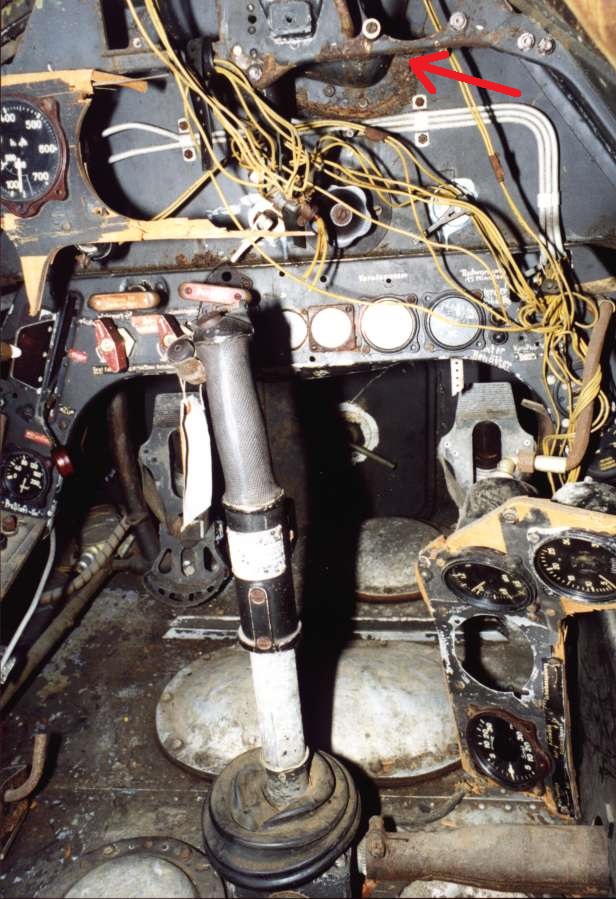

Druckdichter Deckel

Gesucht werden weitere Bilder, Zeichnungen oder original Teile von diesem Ausschnittbereich  wo dieser druckdichte Deckel? in der Tank Ta 152H-0/H-1 zu finden ist.  (siehe roter Pfeil)

Druckdichter Deckel                                                               Quelle
