Allgemeines:

Am Knüppelgriff KG 13 B sind zwei Abzugsknöpfe A und B 1 vorgesehen. Der A-Knopf dient zum Abziehen der Fügelwurzelwaffen, der B 1-Knopf zur Auslösung der Motorkanone. Am Knüppelgriff KG 13 C bzw. KG 13 R (für die Baureihe H-0/R11 und H-1/R11) ist der C-Knopf für die MK 108 vorgesehen.

Quelle: Ta 152 H-0 und H-1 Vorläufiges Flugzeug-Handbuch Schusswaffenanlage

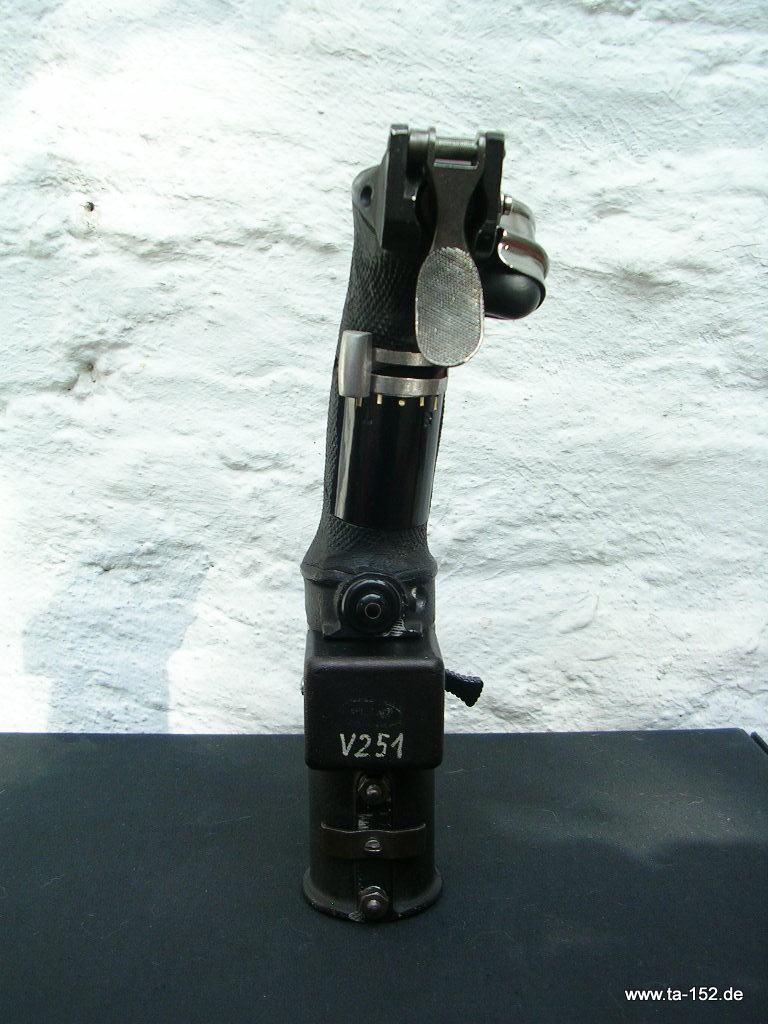

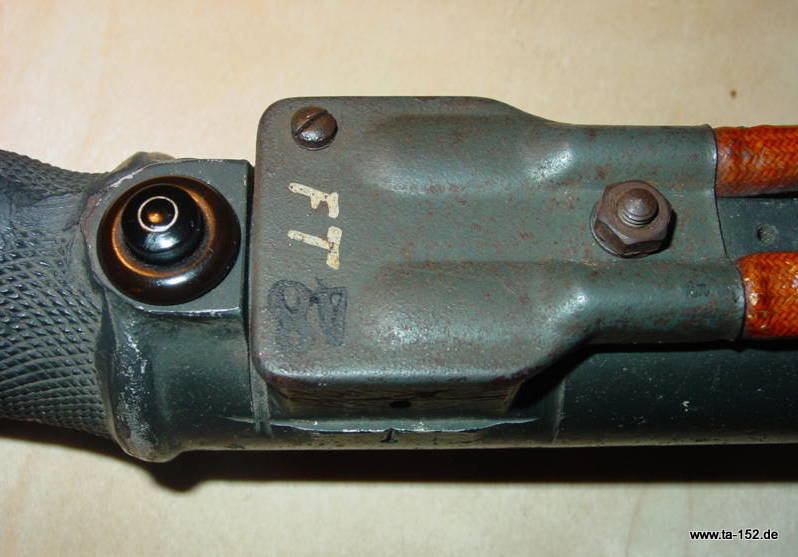

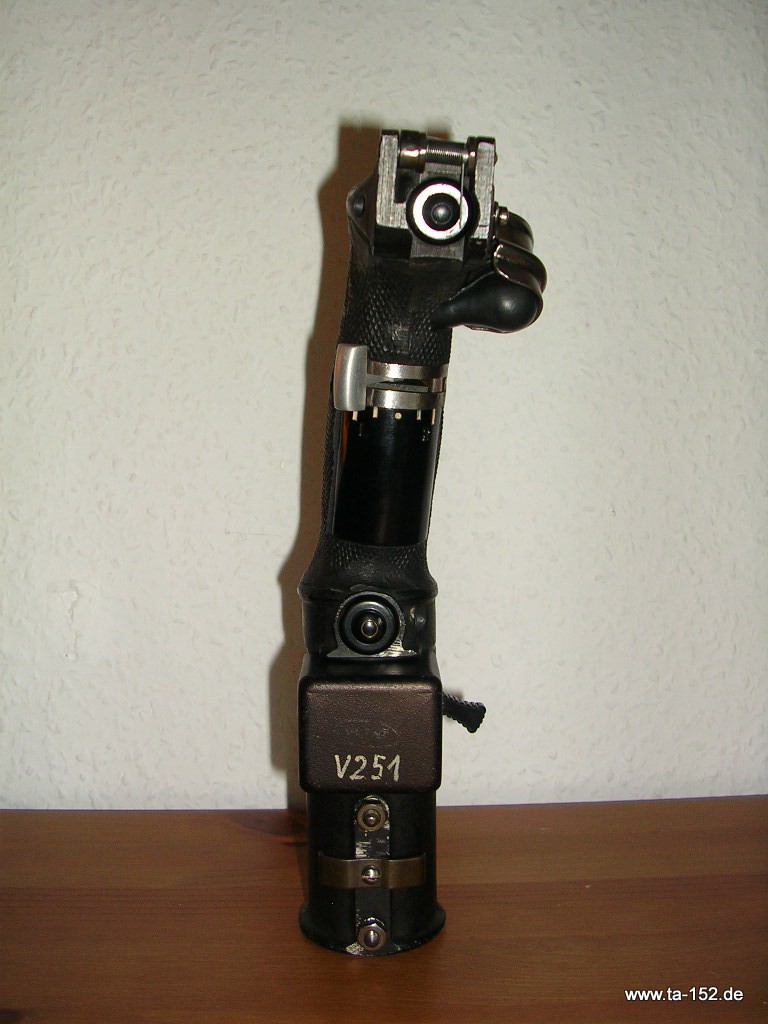

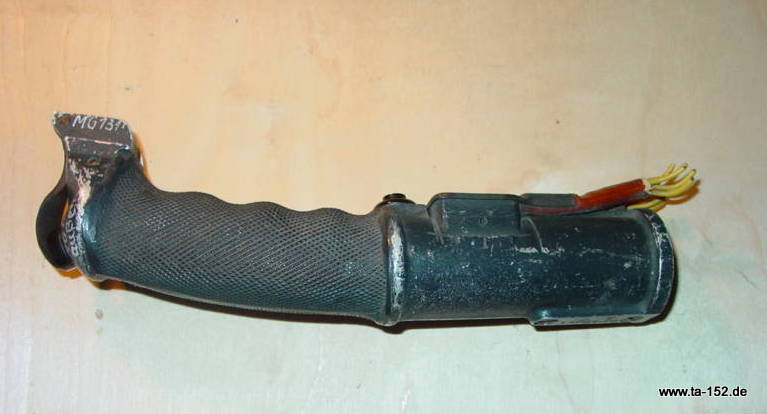

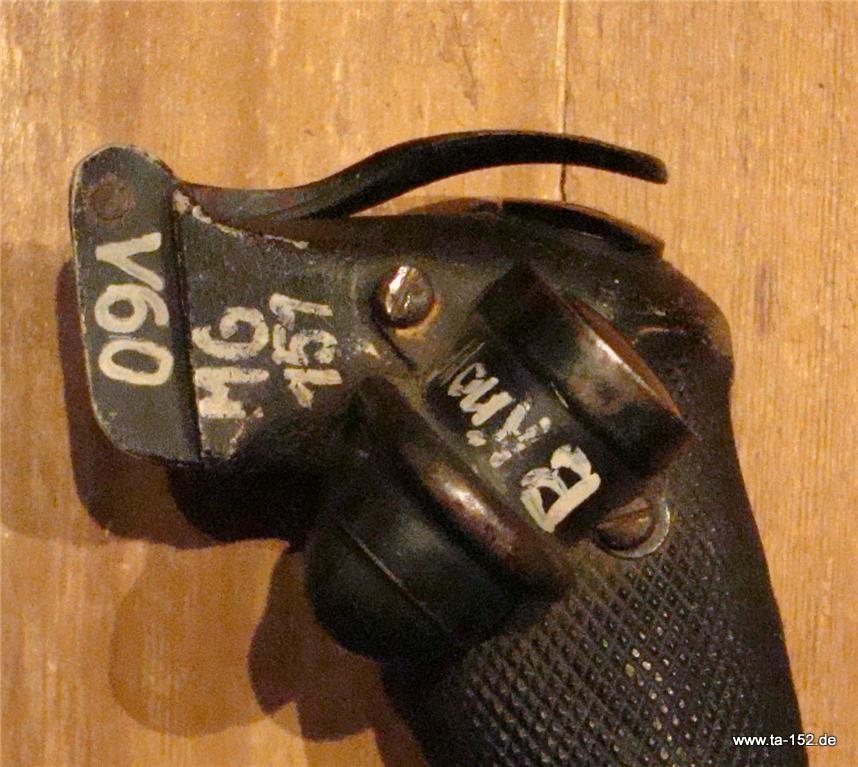

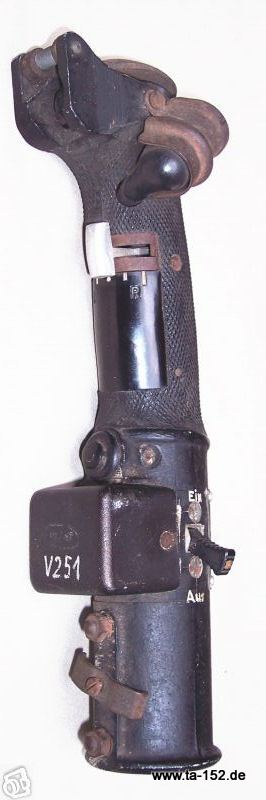

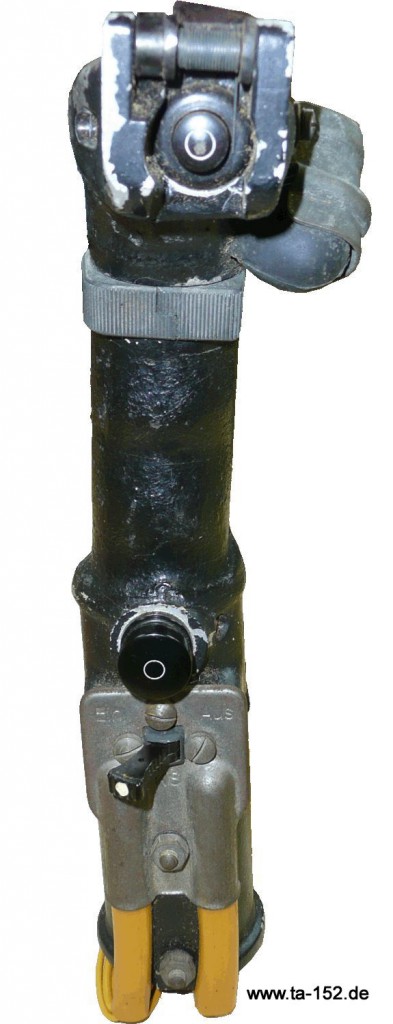

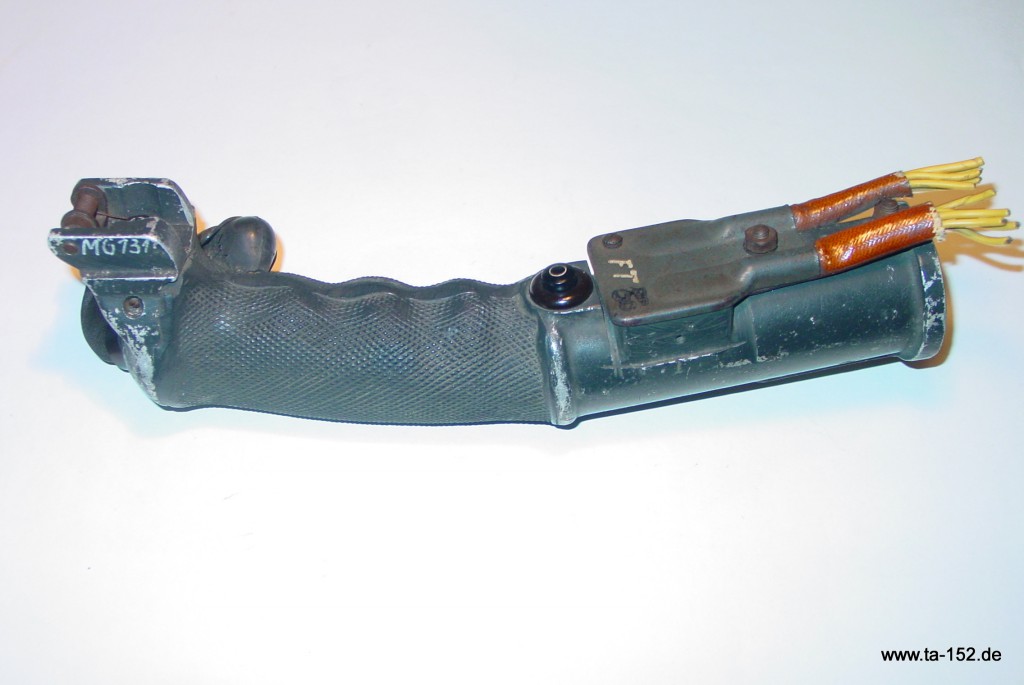

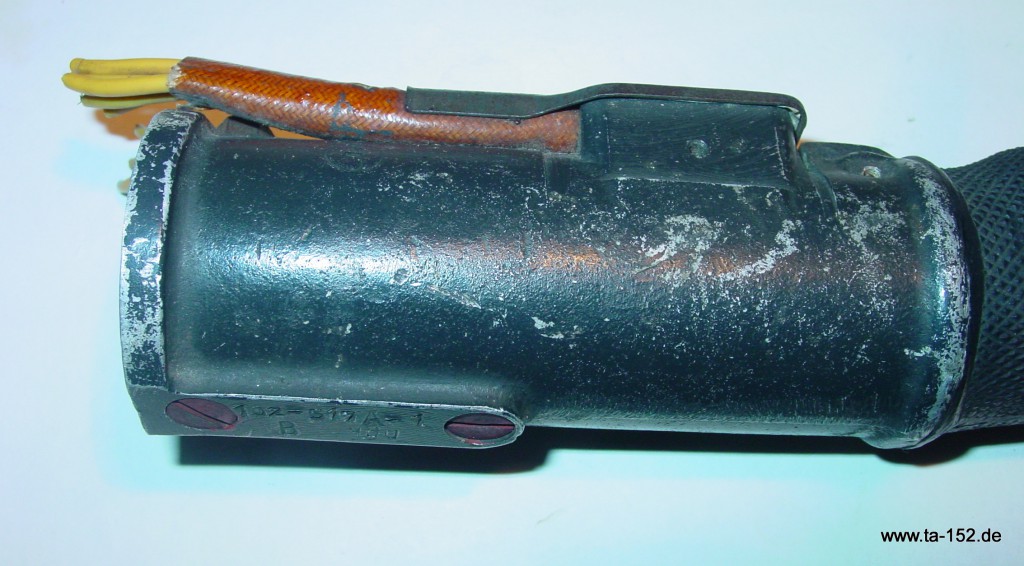

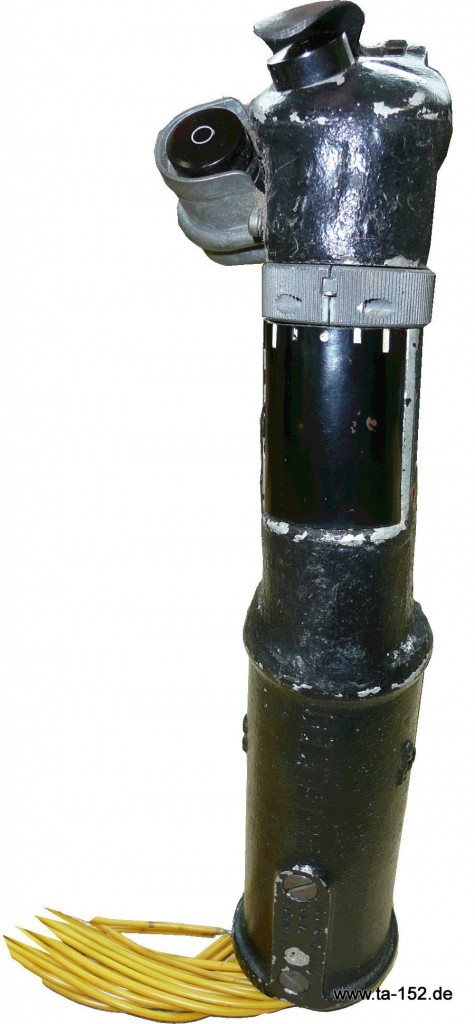

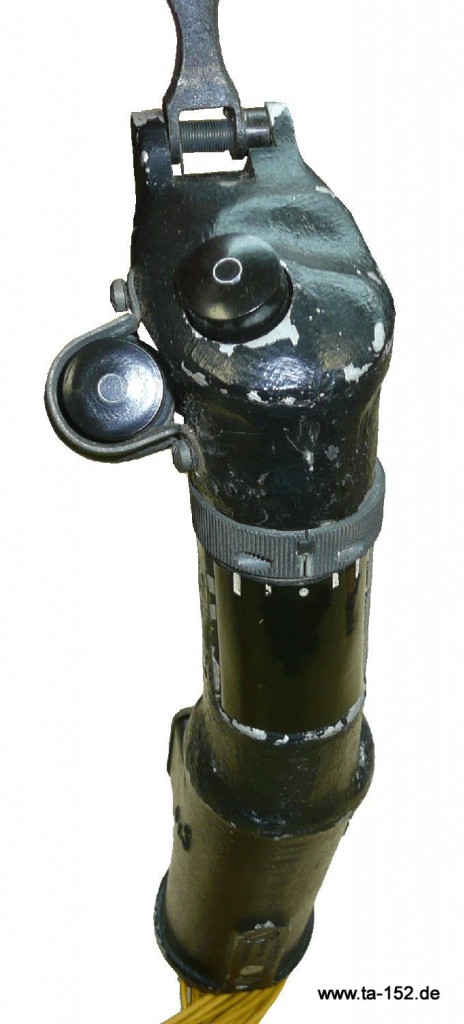

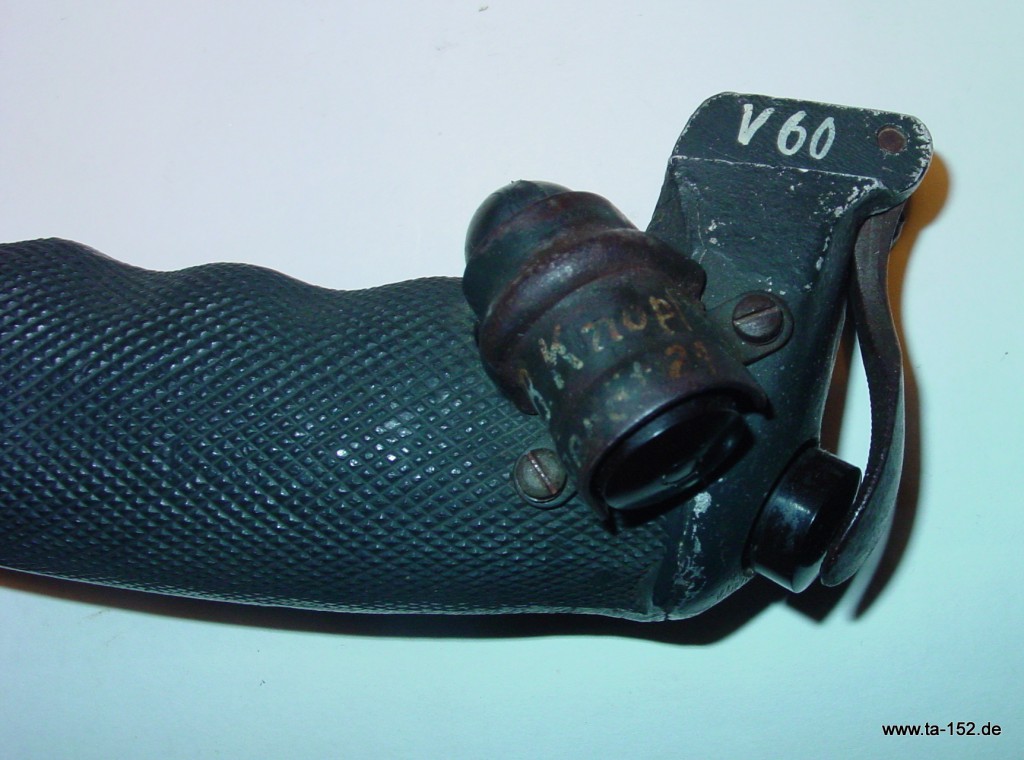

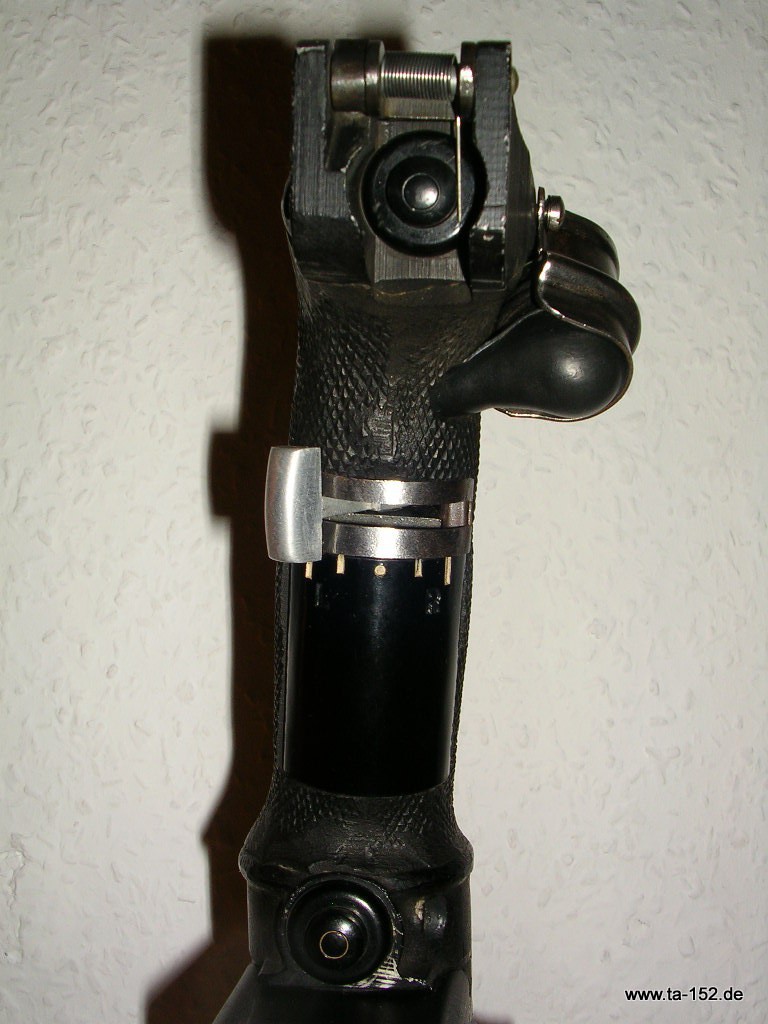

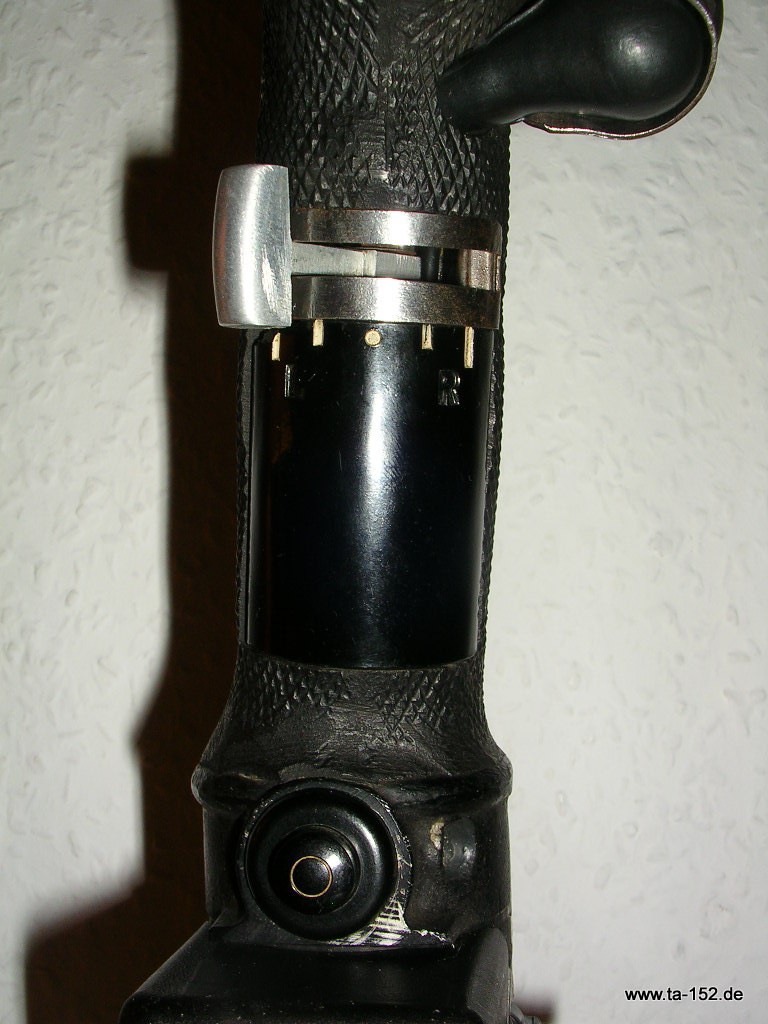

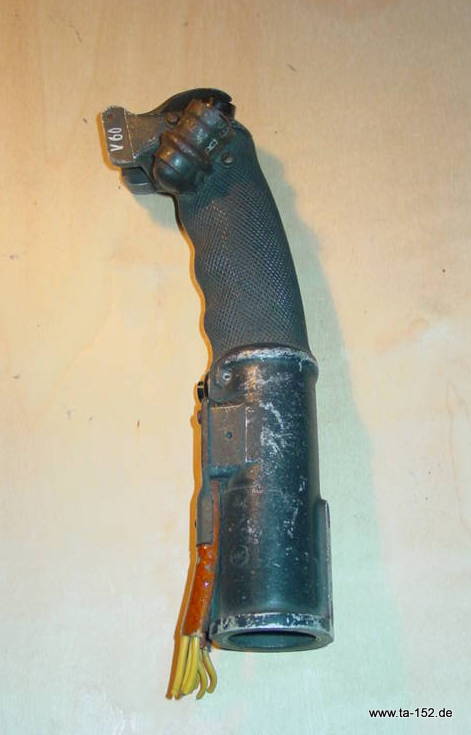

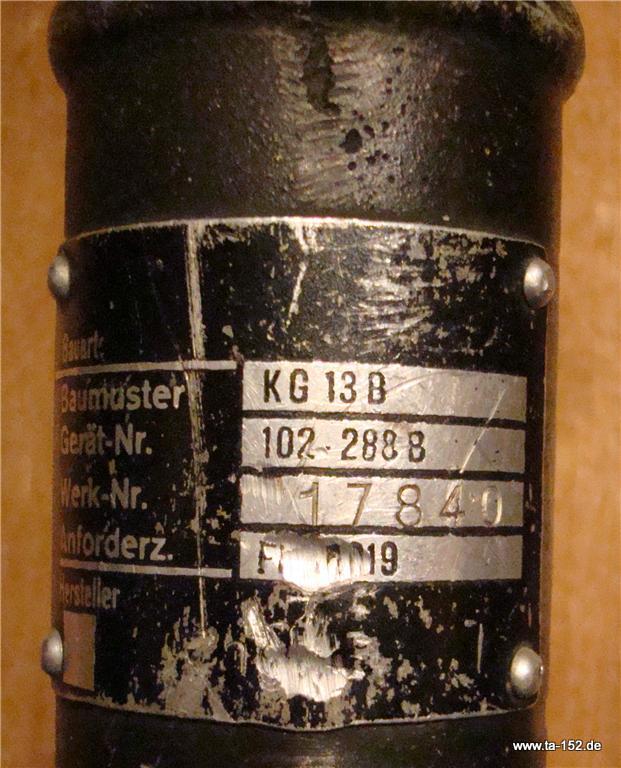

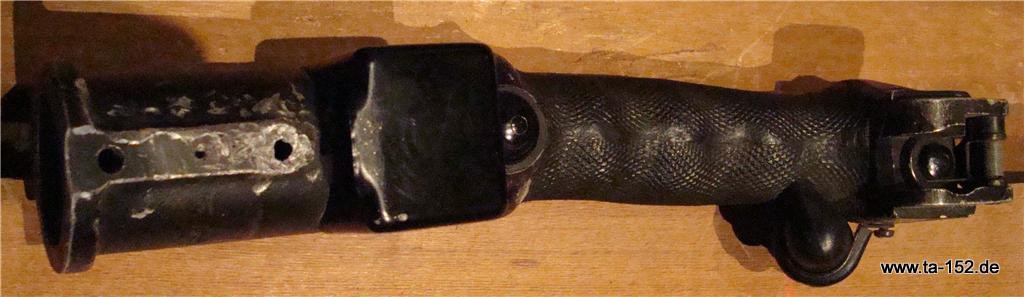

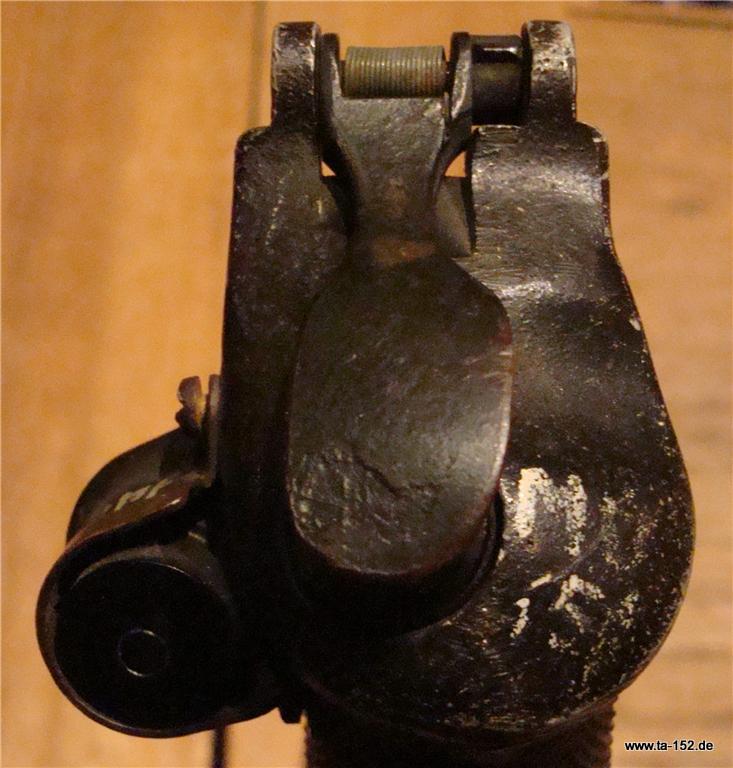

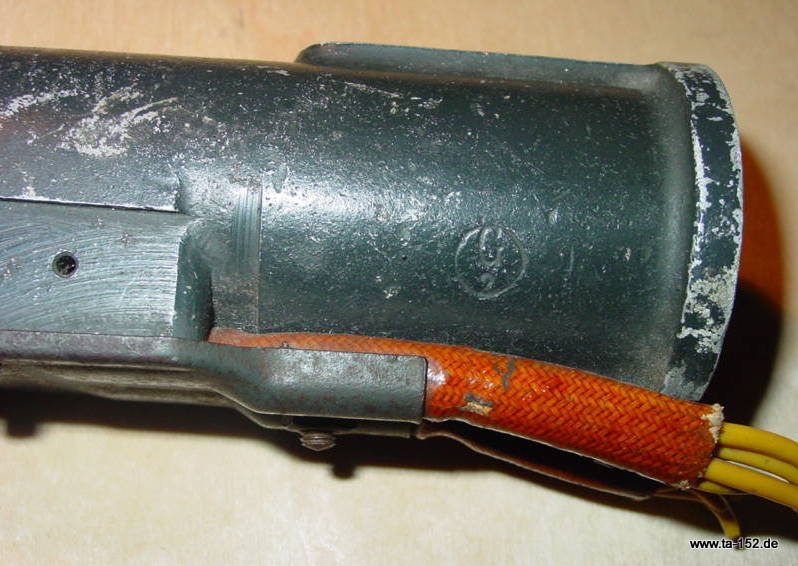

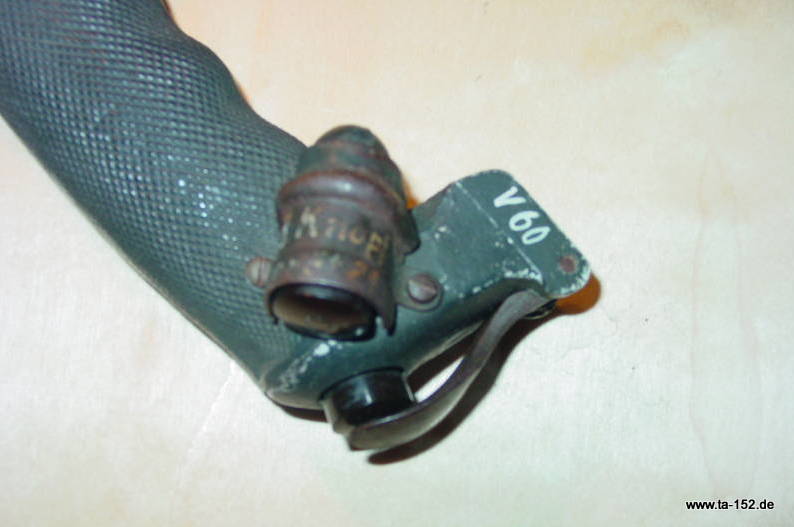

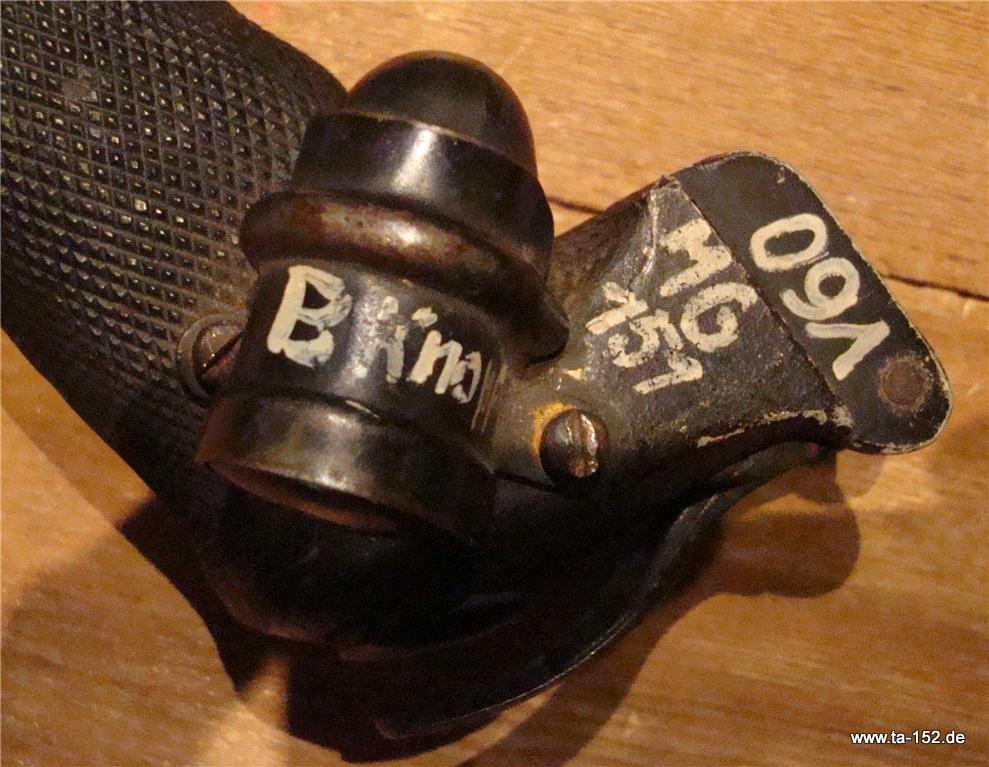

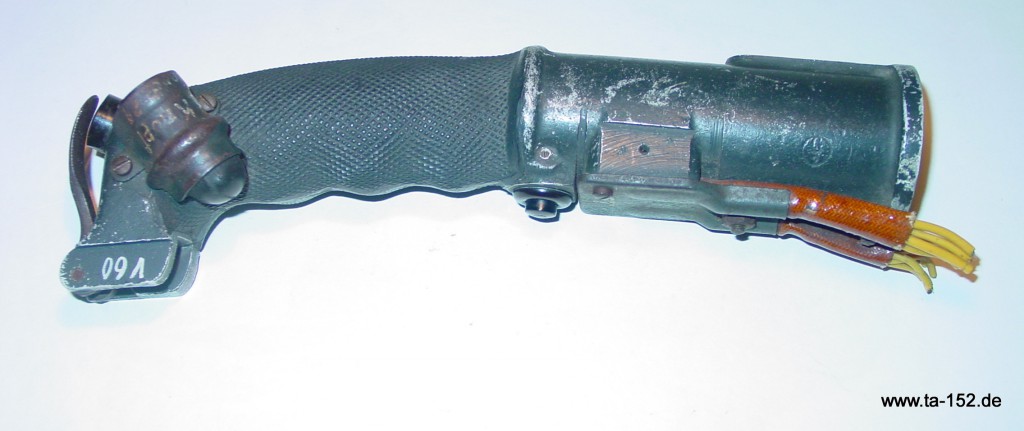

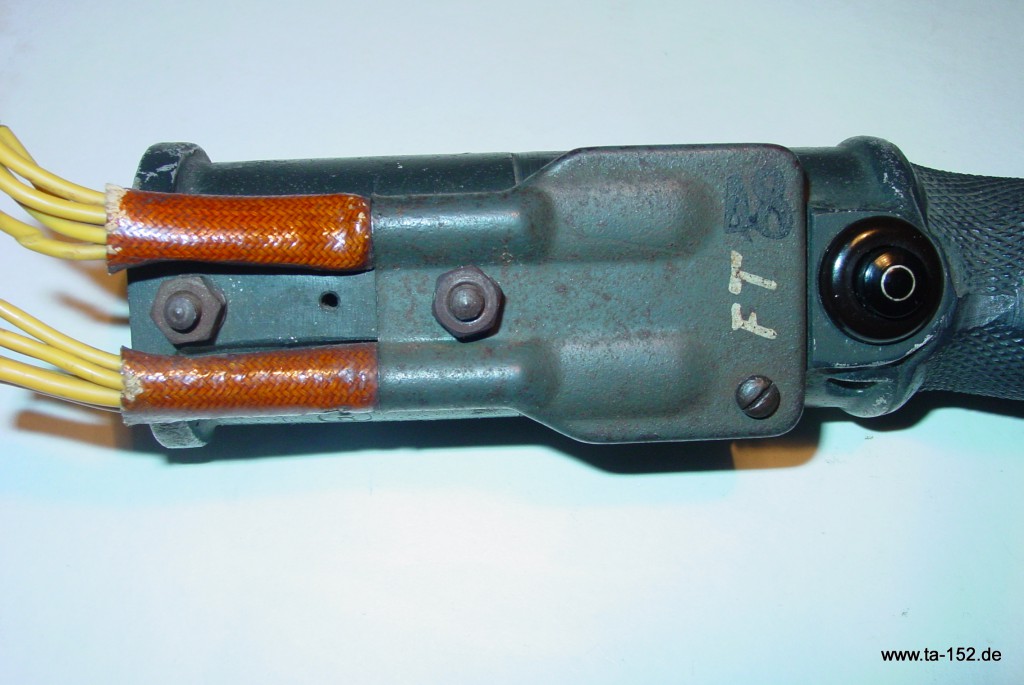

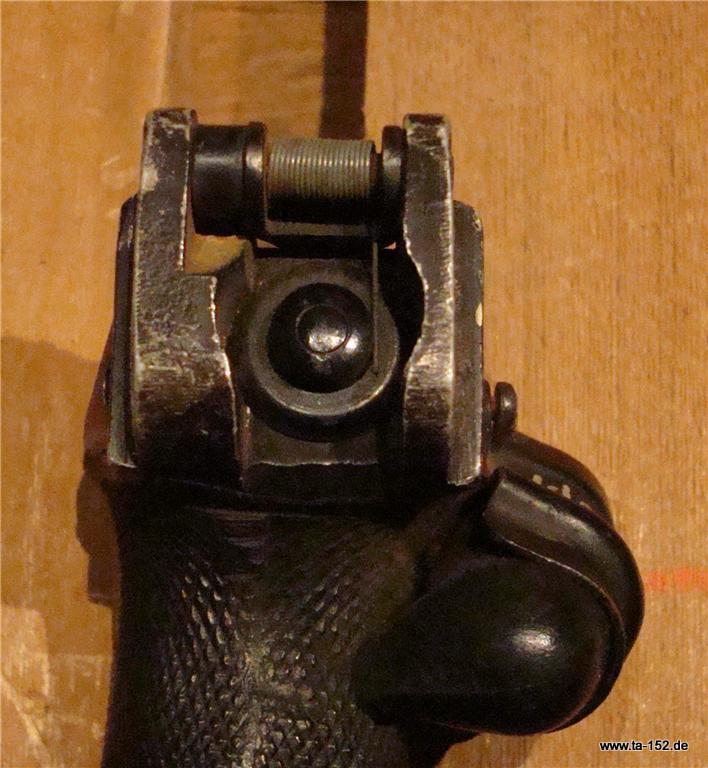

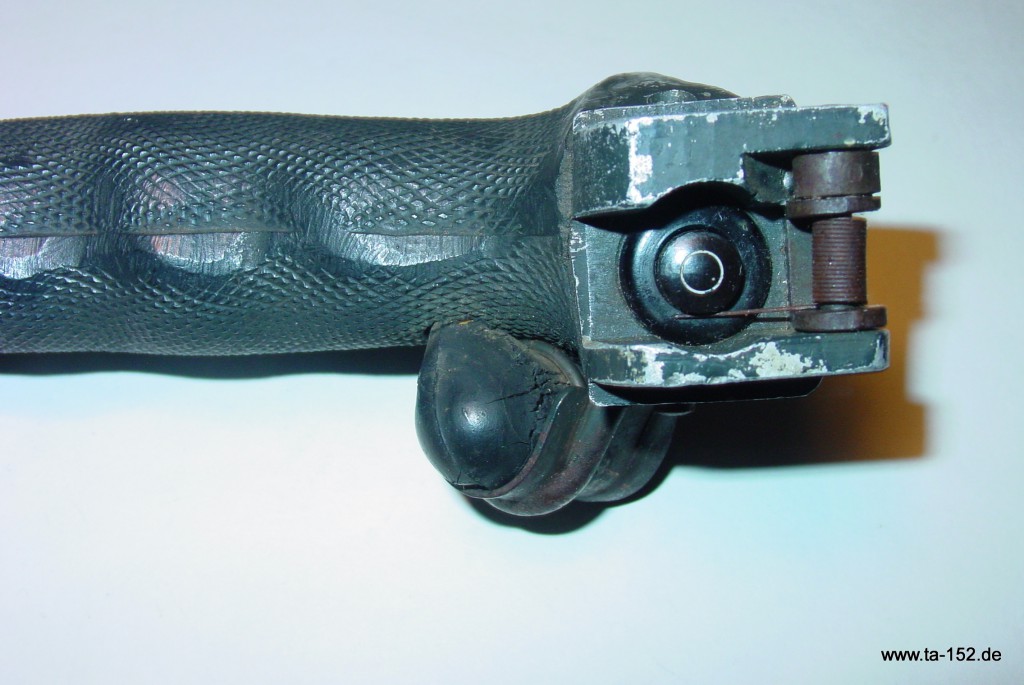

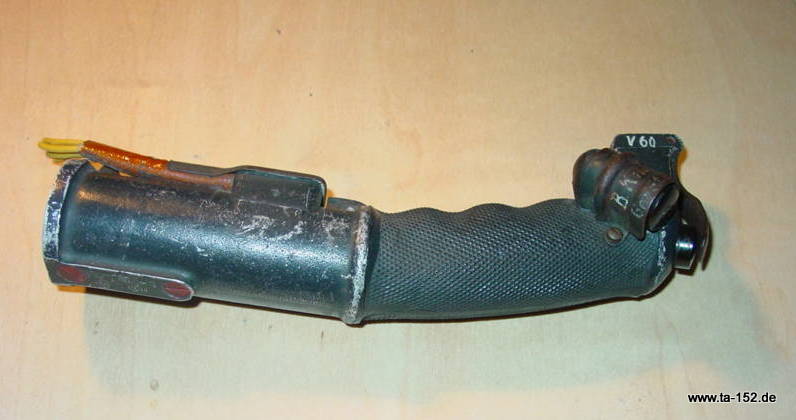

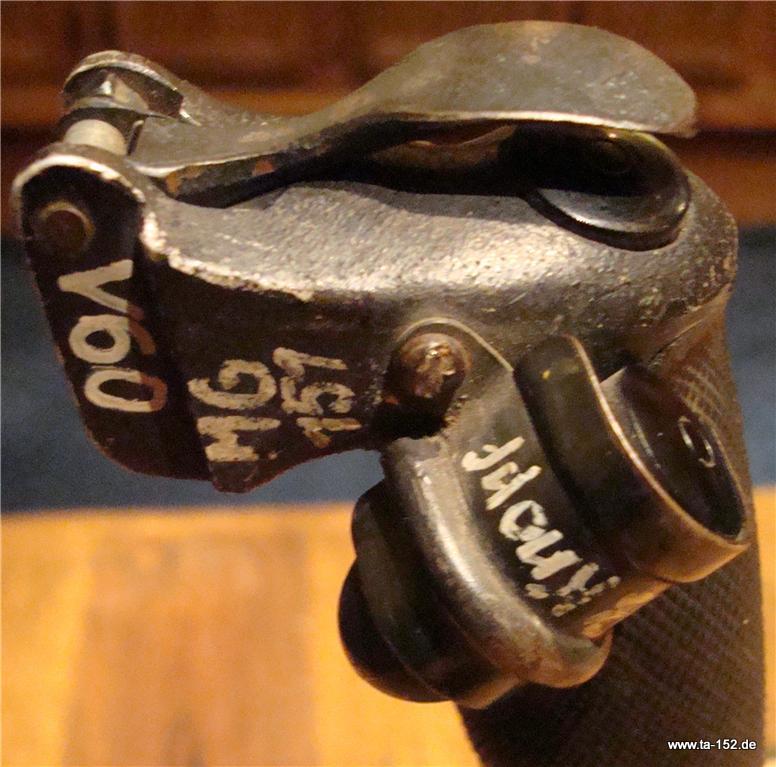

Die folgende Bildergalerie zeigt eine Auswahl der Verschiedenen KG 13:

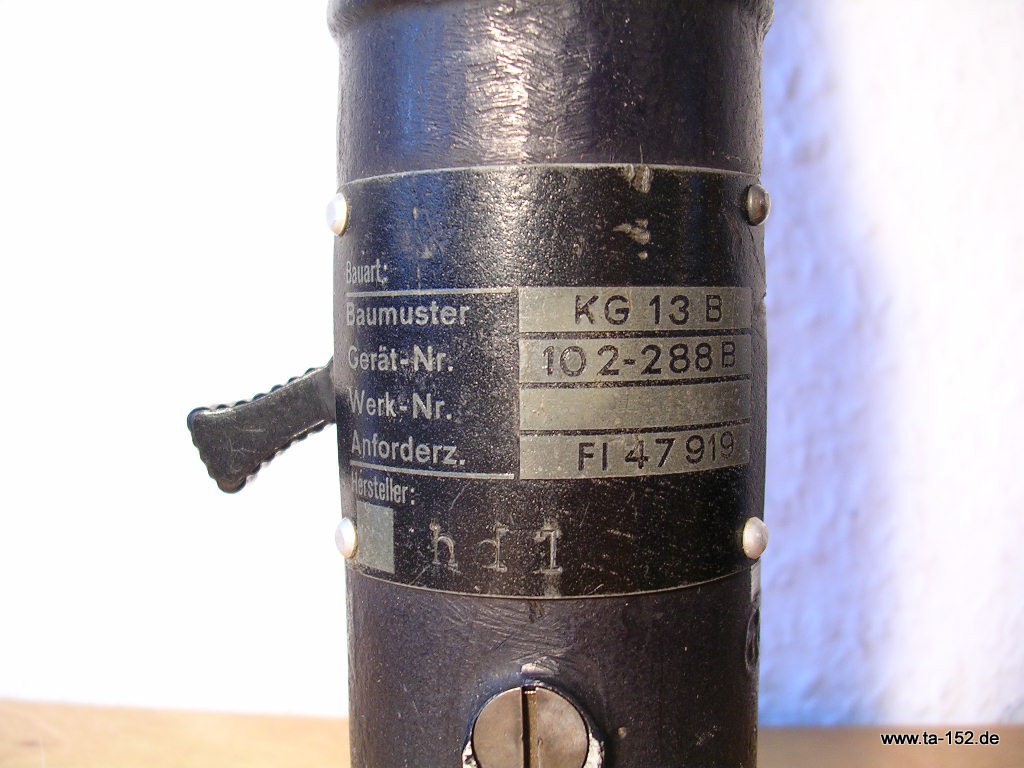

Bis zum 31.3.45 kam der Knüppelgriff KG 13 B Fl 47919 bei der Focke-Wulf Ta 152 H-0/H-1 zum Einbau.

Ab dem 1.4.45 der Knüppelgriff KG 13 C Fl 102-517 A (nicht bei Einbau der Kurssteuerung).

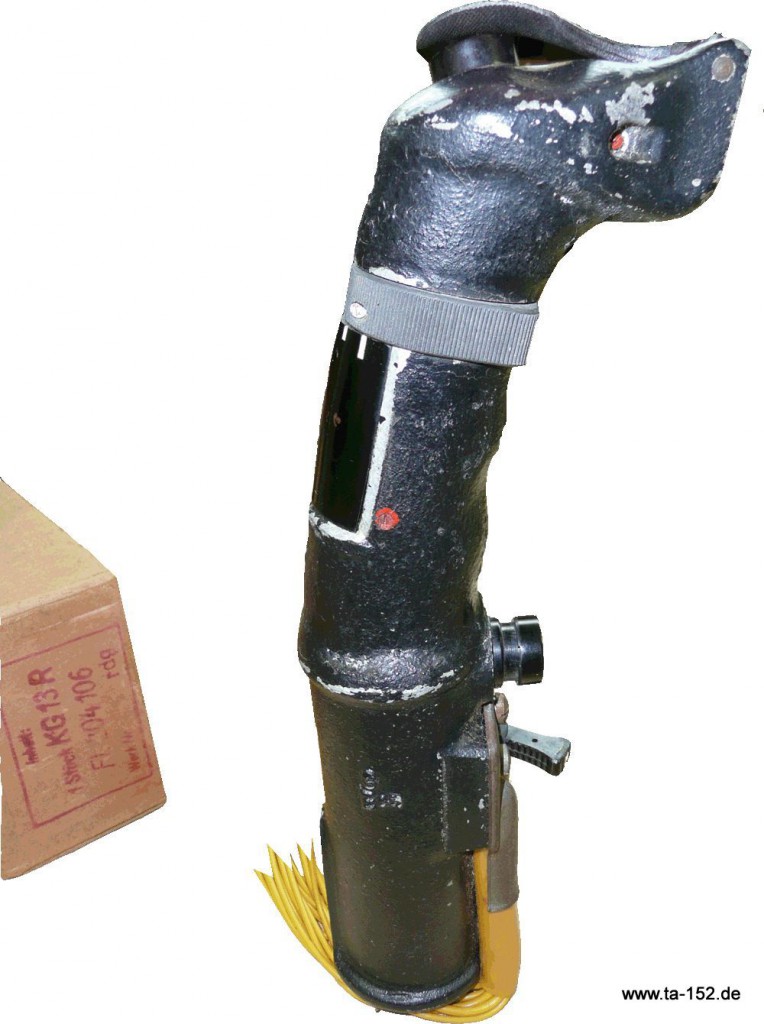

Knüppelgriff KG 13 R Fl 102-523 A (nur bei Einbau der Kurssteuerung).

Bis zur serienmäßigen Lieferung Ausweichlösung

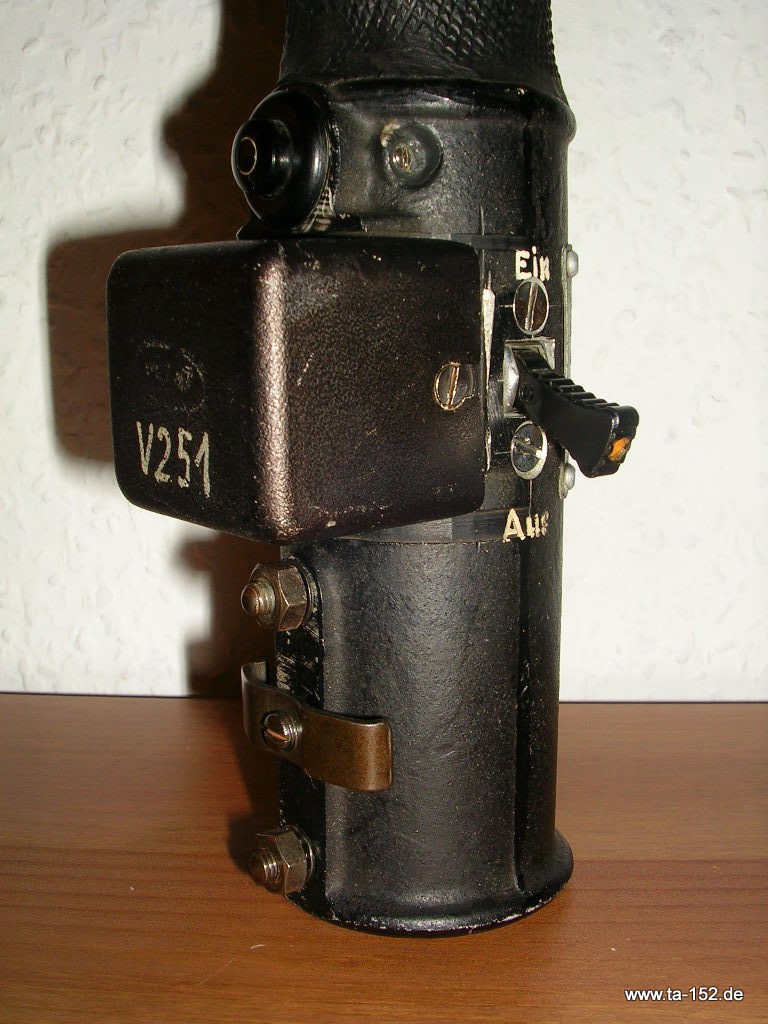

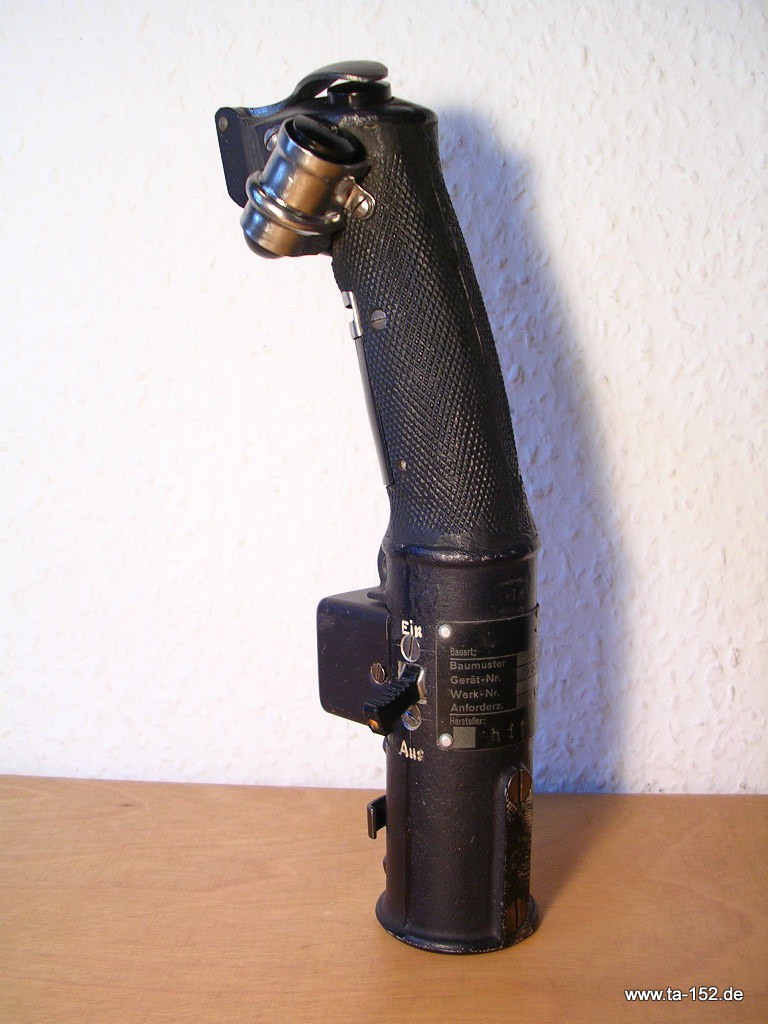

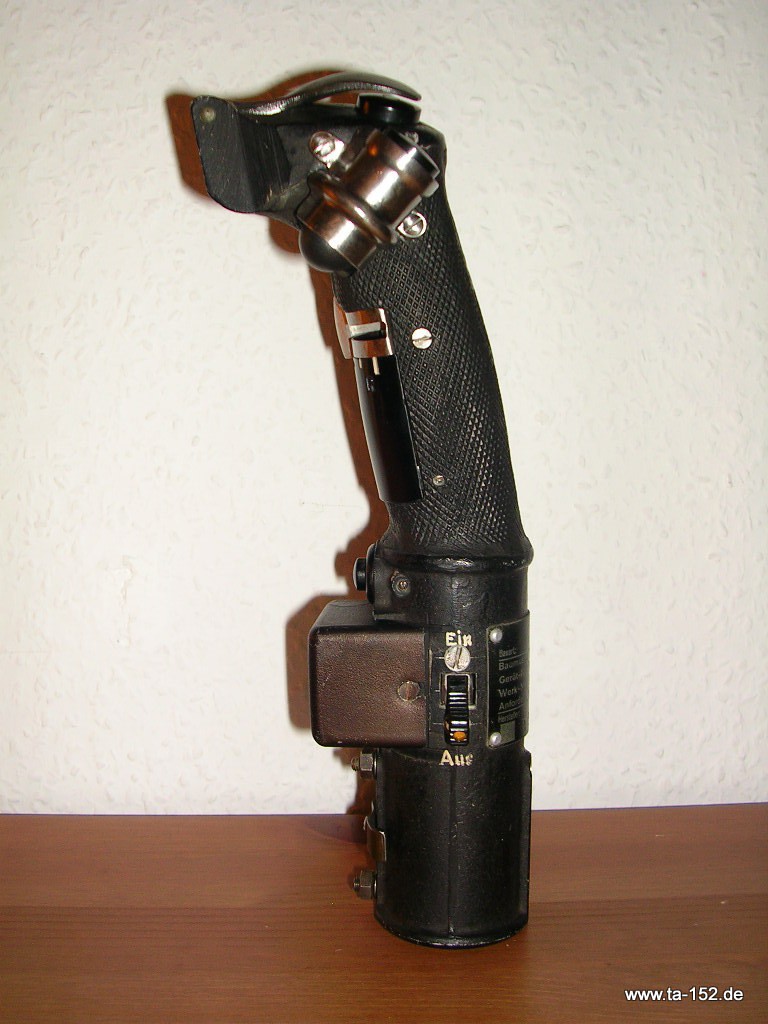

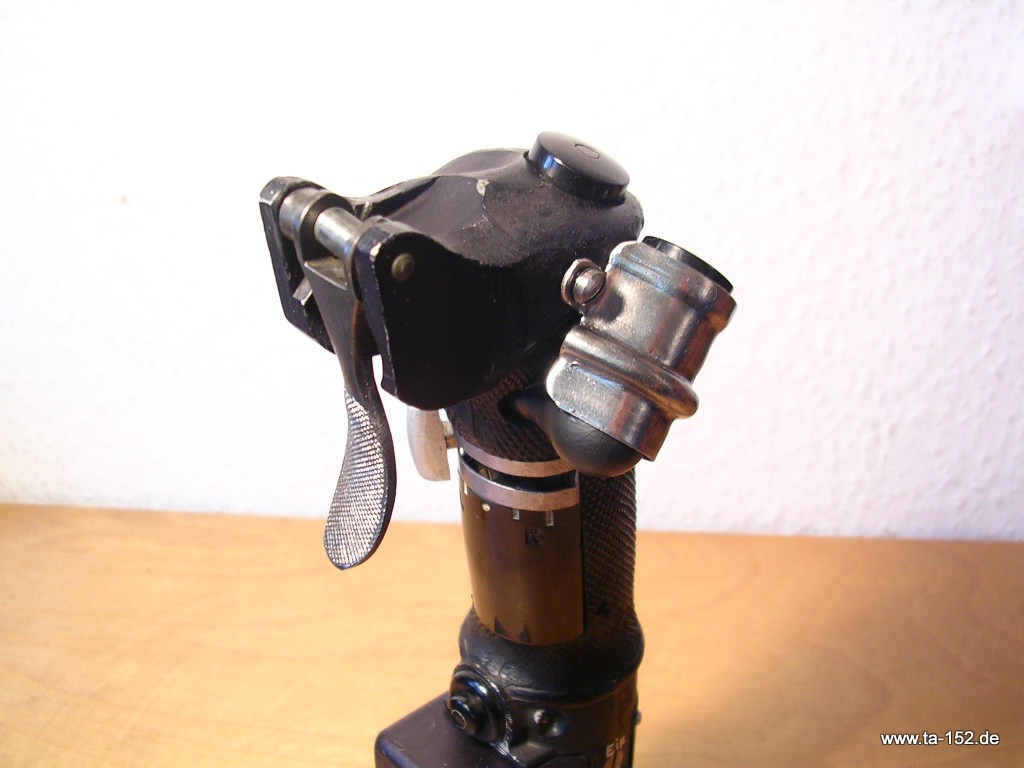

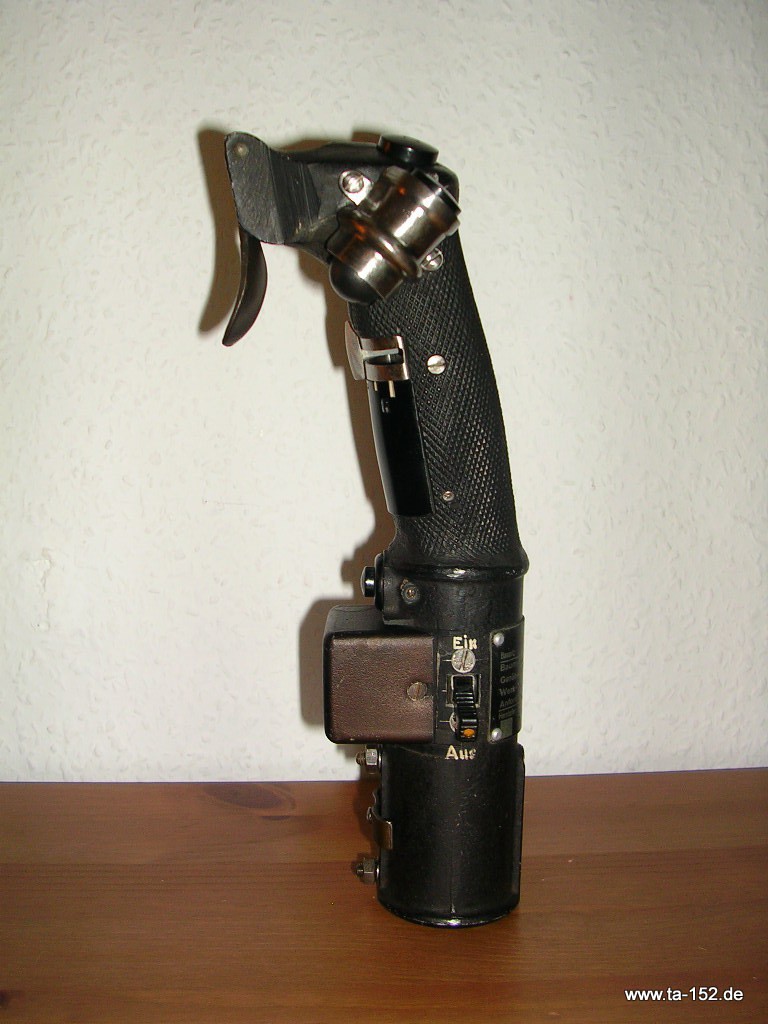

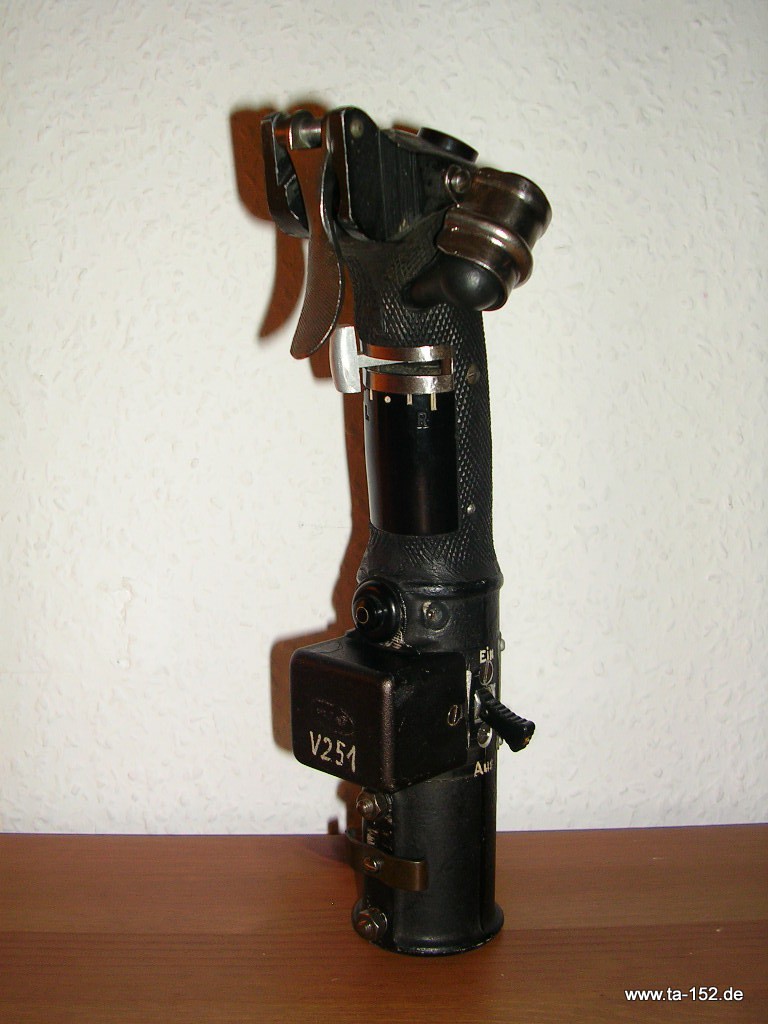

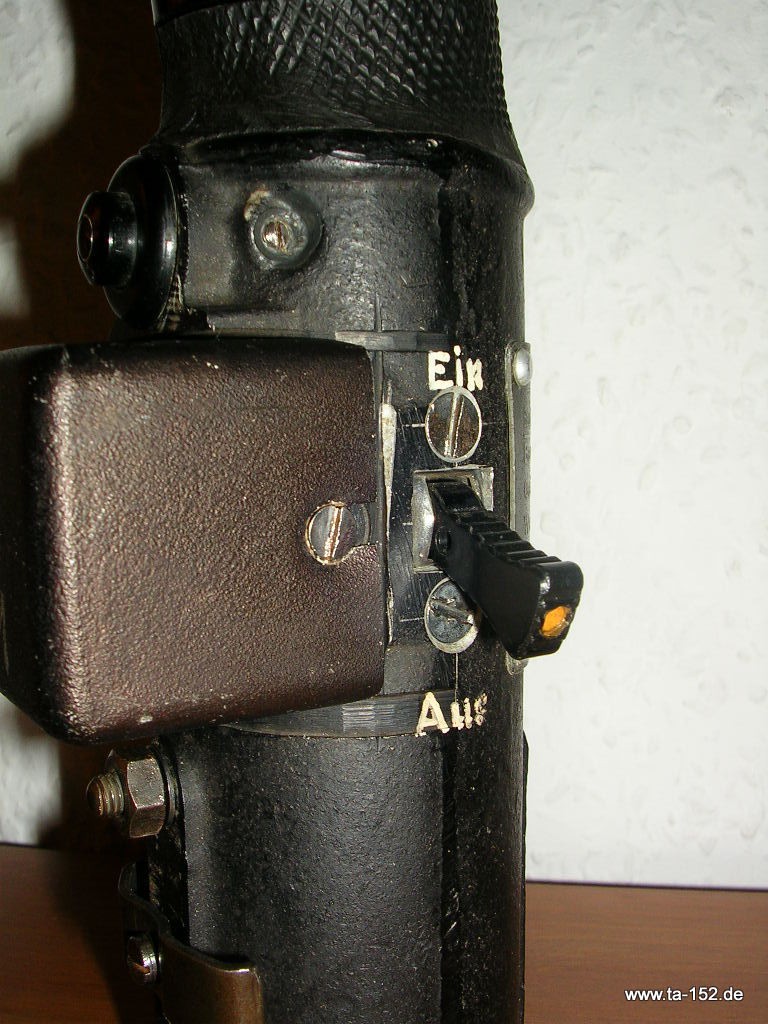

Knüppelgriff KG 13 B mit Richtungsgeber 127-237 B-3 und Kippwechselschalter 19-9301 A-1

Mit freundlicher Erlaubnis von Thomas Engel,

Nochmals vielen Dank für die vielen tollen Bilder vom KG 13!
