TA 152

8-152 H-0, H-1 Hauptbauteile

Technik

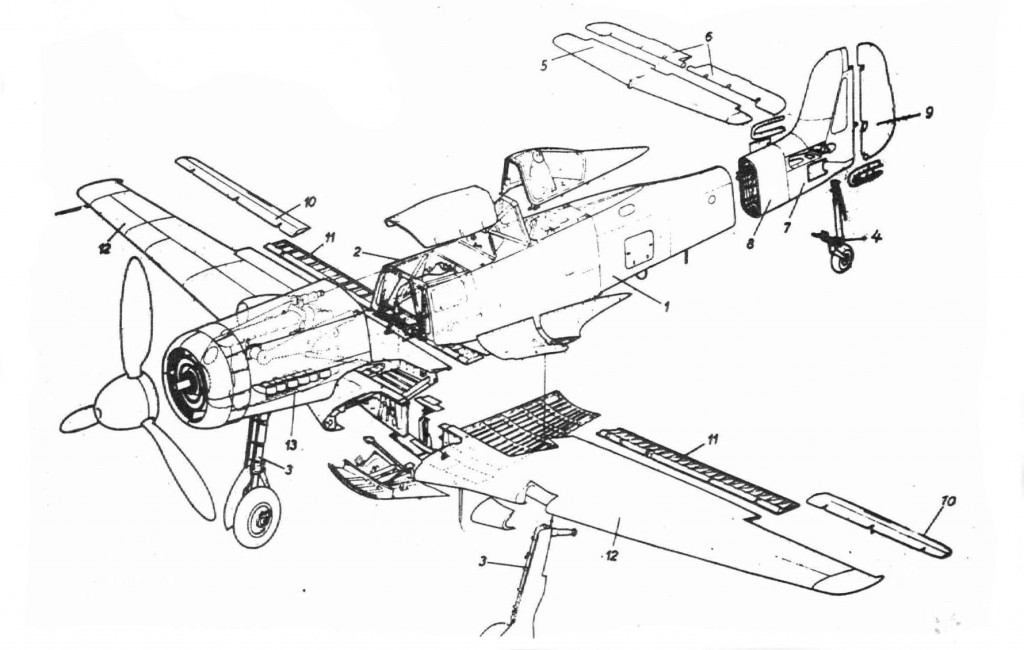

Wie jedes Flugzeug war auch die Ta 152 in verschiedenste Baugruppen aufgeteilt. Die nachfolgende Übersicht zeigt diese Hauptbauteile der Ta 152 mit dazugehörigen Beschreibungen.

HauptbauteileHauptbauteile

Sach-Nr. Benennung Anschluss an Anschluss durch
11 Rumpf
111 Rumpfvorbau Rumpf Spant 1 A 4 Sechskantbolzen mit Scheiben und Kronenmuttern
21 Fahrgestell Tragflügel 1 Sechskantmutter mit Zwischenring am  Schwenkachskopf
22 Sporn Rumpfheck 1 Bolzen m. Scheibe u. Kronenmutter am Lenker, 1 Bolzen am Federstrbenkopf, Einziehseil
31  Höhenflosse Seitenflossen- Holm, Spindeltrieb Zweikantbolzen u. 1 Sechskantbolzen am Seitenflossenholm, 1  Sechskantbolzen am Spindeltrieb
32 Höhenruder Höhenflosse 6 Lagerbolzen, beide Hälften durch 3 Schrauben verschraubt
33 Rumpfheck m. Seitenflosse Rumpftonne od. Rumpfhinterteil
Rumpftonne Rumpfhinterteil 48 Sechskantschrauben mit Sechskantmuttern
34 Seitenruder Seitenflosse 3 Lagerbolzen davon der untere mit Kronenmutter verschraubt
35 Querruder Tragflügel Steckachse mit Schraubensicherung
37 Landeklappen Tragflügel 4 Sechskantbolzen m. Scheibe u. Kronenmutter
5 Tragflügel Rumpfvorbau u. Rumpfseiten 2 Sechskantbolzen m. Scheibe u. Kronenmutter am  Hauptholm, 2 x 3 Sechskantbolzen am  Strebenbock. 2  Sechskantbolzen m. Scheibe  u. Kronenmutter am Hinterholm
6 Triebwerk Spant 1 A 4 Bolzen mit Scheiben u. Kronenmutter

Zeichnung mit freundlicher Erlaubnis des Bundesarchiv Freiburg
