Archiv der Kategorie: Nachbauteile

Da es für die Tank Ta 152 sehr schwierig ist, original Teile zu bekommen, wurden Nachbauteile angefertigt. Zur Hilfe kamen original Fragmente, Zeichnungen aus Ersatzteilelisten und Photos von der Ta 152 H-0 aus dem NASM in den Vereinigten Staaten.

Sitzlagerungen lackieren #3

Nach Abschluss der Lackierarbeiten an den beiden Sitzlagerungen geht es nun bei Arsenal 45 mit dem anpassen und Einbau in das Rumpfgerüst weiter. Vorbild für die beiden lackierten Sitzlagerungen war dieses Bild aus der NASM Ta 152 H-0.

Sitzlagerung hinten linksBild mit freundlicher Erlaubnis des NASM

In der TA 152 H-0 war jedoch nur die Linke Sitzlagerung in Grüngrau lackiert. Die rechte Lagerung besitzt nur auf der Vorderseite einen Anstrich in RLM66. Das Grüngrau der Grundierung kommt dem RLM 02 recht ähnlich und wurde von einem original Handzug-Griff bei der Firma Kiroff gescannt, und anschließend gemischt.

Ta_152_H-0_Cockpit_1   Quelle: http://www.oocities.org/ta152uk/Ta_152_H-0_Cockpit_1.jpg

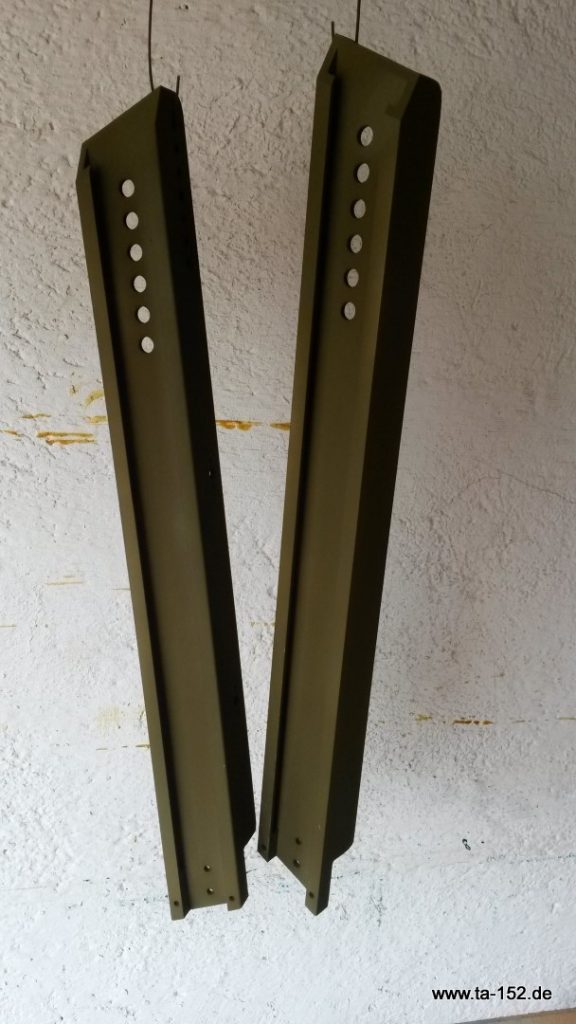

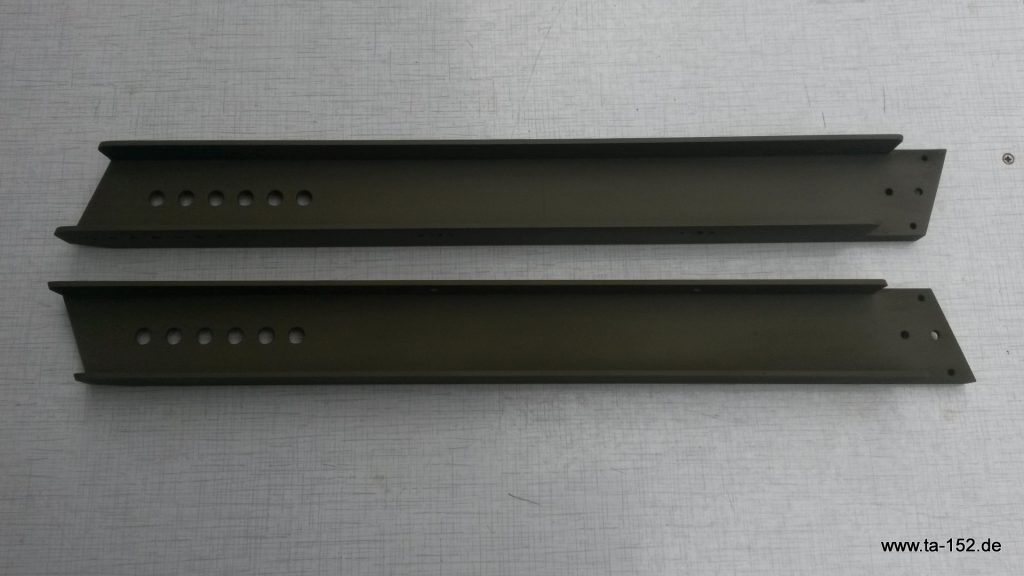

Sitzlagerungen lackieren

Während der letzten Tage wurden die beiden Sitzlagerungen Links und Rechts (190.101-28 und 190.101-29) des Führersitzes (190.111-01) für Frank lackiert. Hierbei kam der Kirol Flieglack in Grüngrau der Firma Kiroff zum Einsatz.

Zu den Teilen an sich folgt an späterer Stelle noch ein ausführlicher Bericht.

Schiene_Lack_01 Schiene_Lack_02

Neues vom Rumpfgerüst #6

Bevor es nun mit dem Einpassen und Einbau der einzeln Bodenblech-Segmente der Behälterraum-Decke 152.100-39  weiter geht, wurden zuerst die einzelnen Längsträger, Z-Profile, Stützbleche, Halterungen und Stützen aus halbhartem AlMg3 mit einer Materialstärke von 1,5 mm bei der Firma Arsenal 45 hergestellt.

IMG_5603ZwischenbodenProfile1ZwischenbodenProfile2                                              Mit freundlicher Genehmigung Arsenal 45

Nachbau der Behälterkopfdeckel Teil 3

Mit einiger Verspätung gibt es jetzt auch etwas neues zu den Behälterkopfdeckeln zu berichten. Mit Abschluss der Fertigung der Deckel im letzten Jahr war noch nicht alles getan, denn die Deckel besitzen Holz Dichtungen. Also mussten diese Dichtungen anhand der Maße der Überreste eines originalen Deckels gefertigt werden. Diese 4 Dichtungsringe werden im nächsten Schritt auf die Deckel genietet, aber dazu später.

Deckel_Ringe_04
