Die Betätigung des Seitenruders erfolgt durch Pedale (EC-Einheitspedal) mit Bremspumpe, die an hängenden angebrachten Pedalhebeln befestigt sind (Schwinghebel).

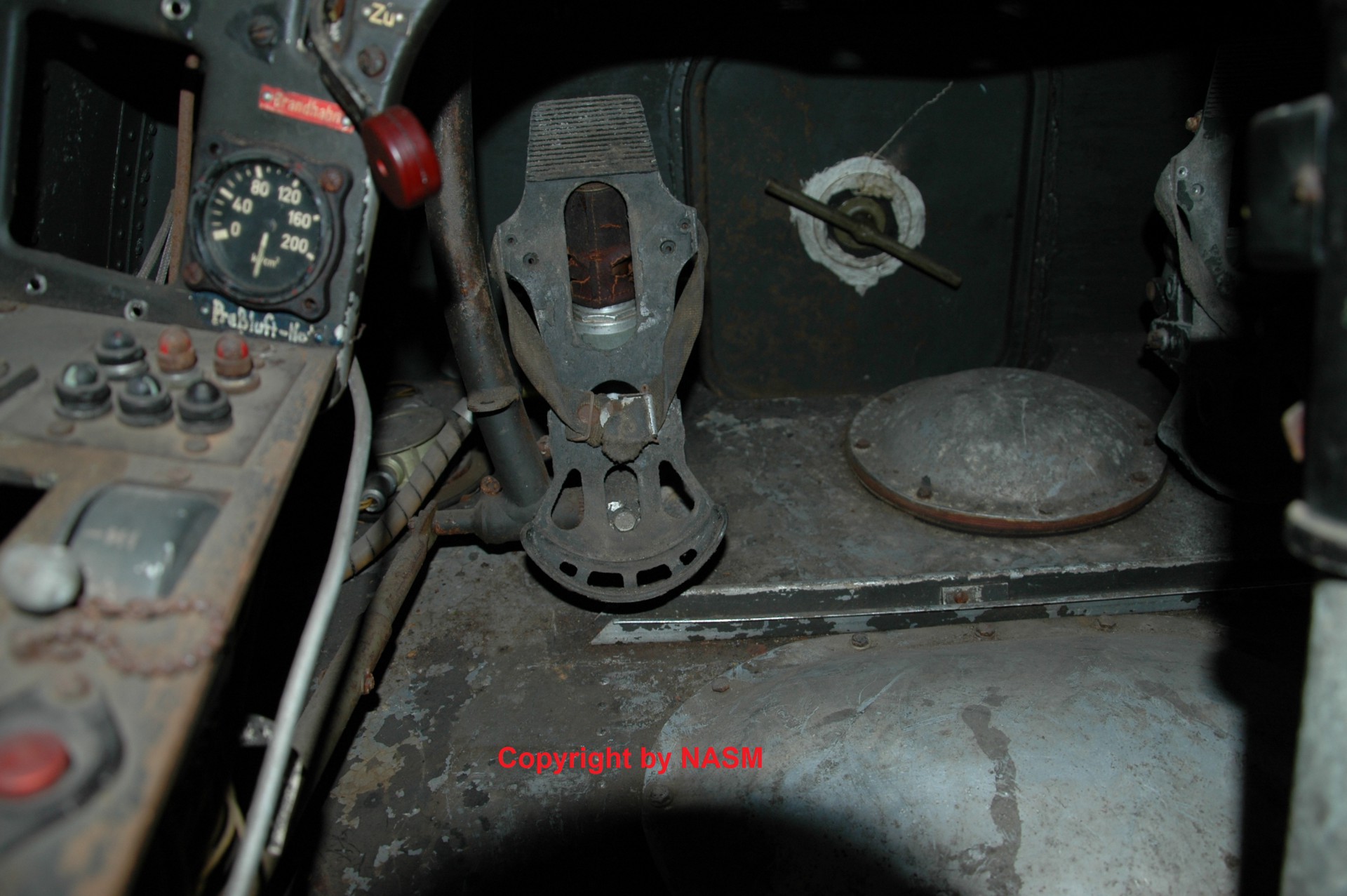

Bei der Ta 152  waren die Pedalhebel 190.4000-13 von anderer Form als bei der Fw 190. Aufgrund des Platzmangels durch den Einbau der Motorkanone MK 108, waren diese nach außen gebogen und kamen ab der Fw 190 D-13 zum Einsatz. Im Hintergrund ist der druckdichte Deckel 152.110-09 H 01 zum Ausbau der Motorkanone erkennbar.

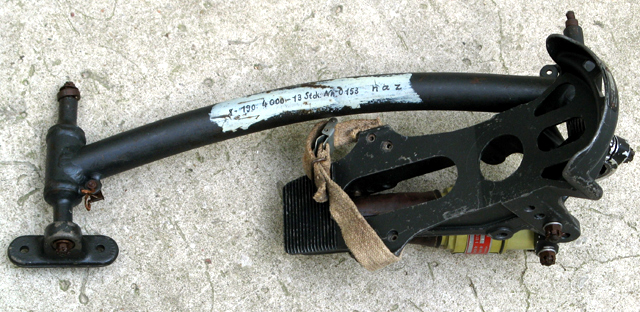

Pedalhebel 190.4000-13 und Einheitspedal 8-3715 A2

mit freundlicher Genehmigung NASM

Pedalhebel 8-190.4000-13 Hersteller: naz (Focke-Wulf GmbH, Betriebswerk Cottbus), Lagerbock 190.4000-13 01, Pedal mit Bremspumpe 190.401-10 ( Pedal 8-3715 A2, Pumpe 8-3719 A-1)

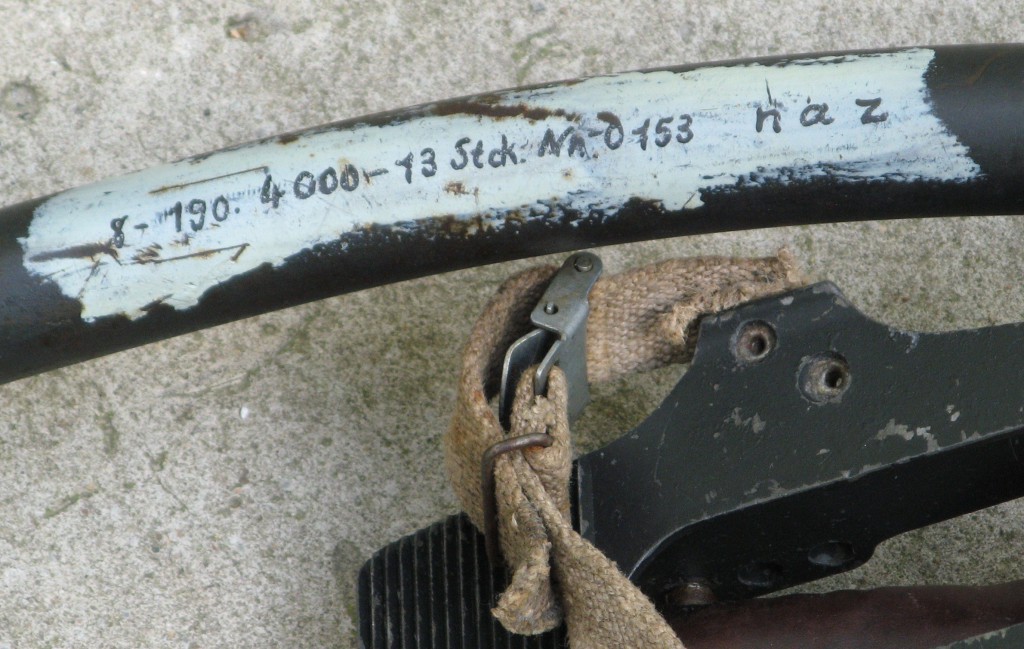

Stck. Nr. -0153 Detailaufnahme

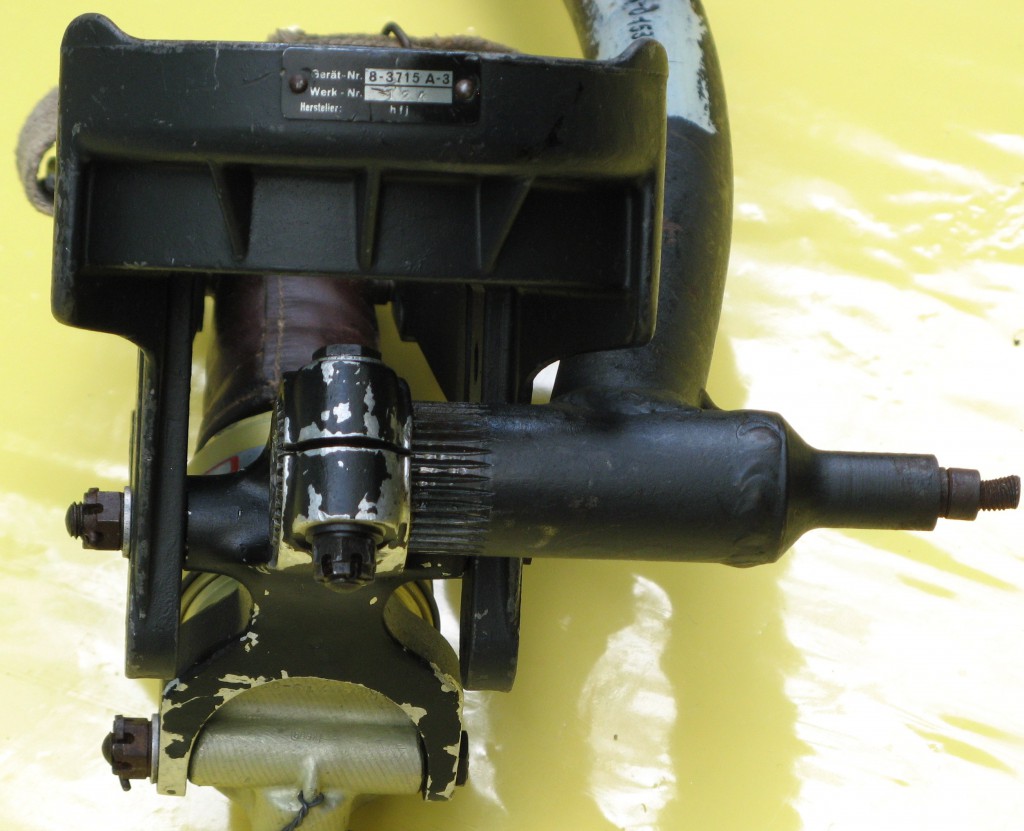

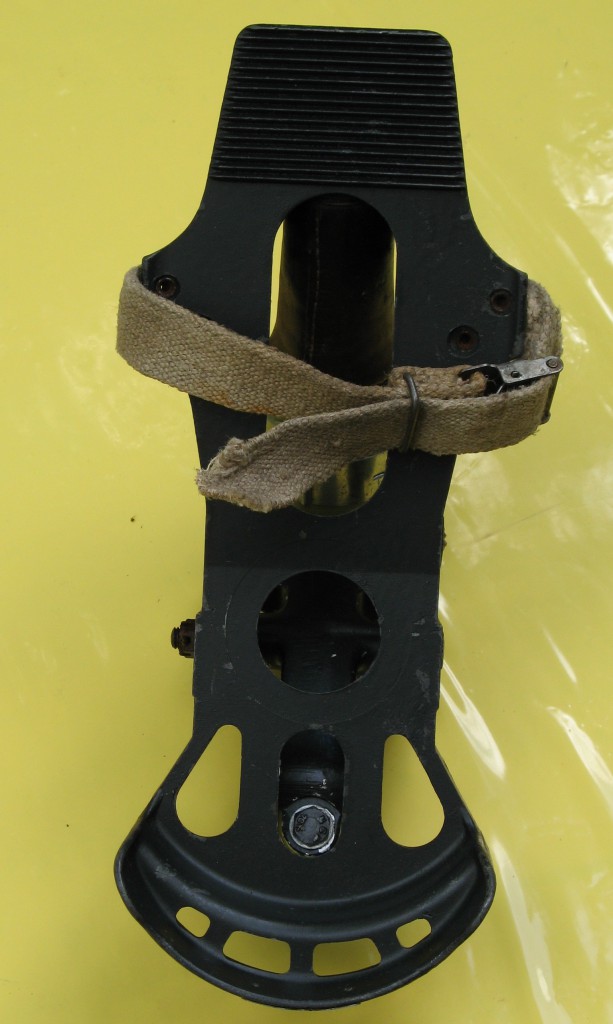

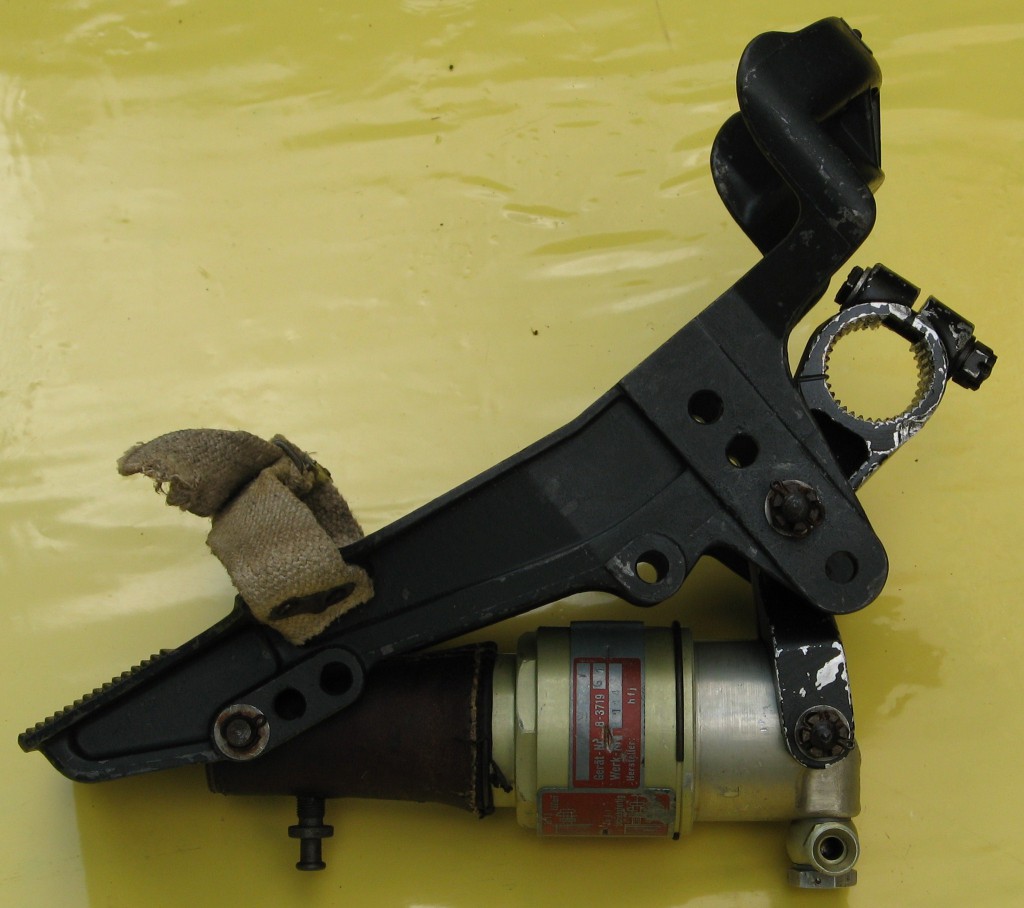

Pedal mit Bremspumpe 190.401-10

Gerät-Nr. 8-3715 A-3

Werk. Nr. 12 A

              Hersteller: hfj ( Albert Hirth, Werk Berlin-Neukölln)

Vielen dank für die Bilder an Oliver Jordan.
